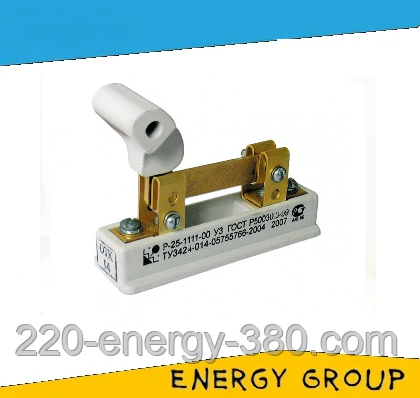

Однополюсний вимикач Р-25-1111 УЗ виконує роботу в розподільних апаратах змінної напруги, що не перевищує 380 (В) і постійної напруги до 220 (В).
Виробляє:
- пропускання струму;
- увімкнення;
- вимкнення.
Технічні характеристики роз'єднувача Р-25-1111-00 У3:
- змінна напруга: 380 (В);
- постійна напруга: 220 (В);
- ізоляційна напруга: 660 (В);
- умовний тепловий струм: 25 (А);
- робочий струм: 25 (А).
Розбір умовного позначення:
- Р — роз'єднувач;
- 25 — номінальний струм 25 А;
- 1 — кількість полюсів (один);
- 1 — приєднання зовнішніх провідників до затискачів відбувається паралельно до монтажної площини;
- 1 — тип приєднання зовнішніх провідників до контактних виводів — переднє;
- 1 — ручка розміщена по центру;
- 00 — захист немає — (IP00).
Роз'єднувач застосовується в:
- житлових пристроях введення та розподілу;
- розподільних ящиках і шафах;
- підстанціях і трансформаторах;
- інших комплектних пристроїв.
Переваги пристрою:
- надійна та проста конструкція;
- зручний монтаж;
- невелика споживана потужність;
- видимий розрив ланцюга;
- під час виготовлення застосовані механічно міцні, термостійкі матеріали.
Конструктивне виготовлення:
Являє собою основу з пластику, на якій закріплюються два нерухомі контакти. До нерухомого контакту гвинтовим з'єднанням кріпиться рухомий. Контактні стійки дають змогу приєднувати зовнішні провідники перерізом до 4 мм2 за допомогою гвинтів або гайок. Отвір, зроблений на ручці, передбачений під встановлення штифта, дає змогу скріплювати разом кілька роз'єднувачів і утворювати 2-х, 3-х і 4-полюсний роз'єднувач. Роз'єднувачі виробляються без допоміжних контактів. Рухомий контакт роз'єднувача фіксований за ввімкненого та вимкненого положення, яке забезпечене конструкцією системи контактів. Ці пристрої не підлягають ремонту.
Експлуатаційні умови:
- висота над рівнем моря: не перевищує 2 км;
- температура повітря: від -45 до 40 °C;
- немає в повітрі газів і пилу в кількостях , здатних вплинути на характеристики пристроїв;
- робоче положення в просторі: вертикальне, допустиме відхилення на 5°.
Купити роз'єднувач Р-25 можна або зі складу Дніпропетрування, або з доставкою по Україні.
Основні | |
---|---|
Кількість полюсів | 1 шт. |
Номінальний струм | 25 А |
Комутаційна зносостійкість | 16000 циклів |
Частота струму | 50 Гц |
Маса | 0.08 кг |
Струм термічної стійкості | 25 кА |
