Роз'єднувач РЛД-10/200
- В наявності
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 400 грн
- +380 (98) 225-70-70

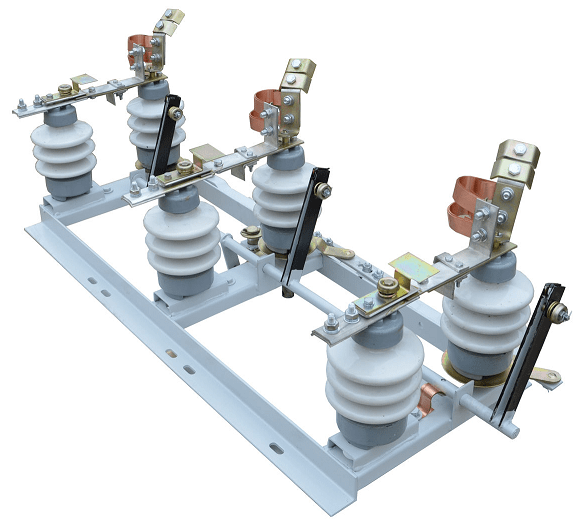

Роз'єднувач РЛД 10/200
Роз'єднувач РЛД 10/200 — це універсальний роз'єднувач. Його використовують для комутації високовольтних мереж на підстанціях і різних енергосистемах. Триполюсний роз'єднувач РЛНД 10/200 обладнаний електроприводом ПРНЗ-10 В1, який пристосований для вмик/відкл під впливом струму зневоднених ділянок ланцюга з високою напругою. Елементи цього роз'єднувача виготовлені з чорного металу, мають високі антикорозійні властивості, оскільки повністю пройшли гальванічну обробку. Ці апарати виготовляють у таких типосновках:
— двополюсний;
— триполюсний.
На кожному полюсі пристрою є 2 колонки (1 рухома + 1 нерухома). Головний елемент керування РЛДД 10/200 — це важіль, привод важільний, вмик/вимк виробляються вручну.
Технічні характеристики РЛД 10/200
РЛД (роз'єднувач лінійний зовнішній установлений двоколковий) конструктивно механізм апарату складається з таких складових елементів, як-от: контакти та контактні ножі, заземлювач, важільний привод, труба, замок і порцелянові ізолятори. Всі ці елементи закріплені на опорній рамі (металева основа).
Опорна рама — це конструкція зварного типу. По суті, це 3 паралельні один одному швелери, за торцями яких приварені куточки. На основі розташовані ізолятори та зверху вони вже йдуть струмовідна жила. Робочі характеристики представлені в таблиці.
Є модифікація, за якої ізоляція посилена. У маркуванні такі апарати мають додаткове позначення літери «Б».
|
Найменування параметрів
|
Показники для РЛДД 10/200 |
|
Unom, kB |
10 |
|
Umax, kB |
12 |
|
Inom, A |
200 |
|
tпротікання струму для головних ножів, з |
4 |
|
tпротікання струму для снаги ножів, з |
1 |
|
Механічна зносостійкість, циклів ВВ |
10 тисяч |
|
Допустиме натягування дротів, Н |
200 |
|
Вага, кг без заземлювачів/з заземлювачами |
30/39 |
|
Кліматичне вироблення/категорія розміщення |
У1 |
|
Габаритні розміри, мм |
120Х470Х385 |
Термін експлуатації пристрою в середньому 30 років. Під час кріплення використовують спеціальні кронштейни типу Ра1, РА2. РА3 тощо.
Купити високовольтний роз'єднувач 10-200 зі складу в Україні можна в нас на сайті, залиште заявку, і наш менеджер зв'яжеться з Вами впродовж 30 хвилин, технічні консультації та сервісне обслуговування промислового електрообладнання від Енерджі груп!
| Основні | |
|---|---|
| Рід установки | Зовнішня |
| Номінальний струм | 200 А |
| Напруга | 10 кВ |
| Частота струму | 50 Гц |
| Маса | 30 кг |
| Струм електродинамічної стійкості | 25 кА |
| Струм термічної стійкості | 10 кА |
| Виробник | Umax |
- Ціна: Ціну уточнюйте
