Пускач ПМЕ-111 кат.110В, 127В, 220В

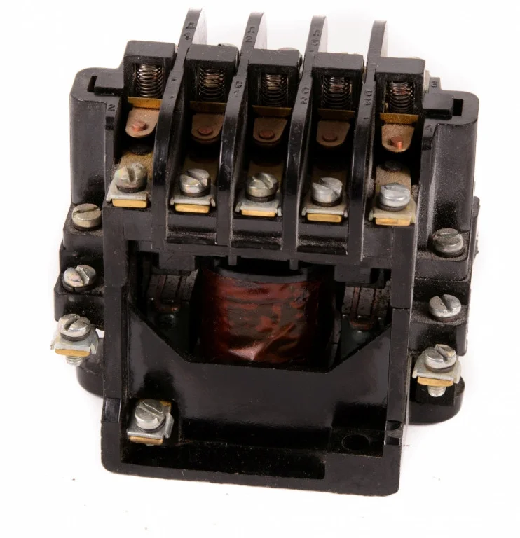

Магнітний пускач ПМЕ-111

 Магнітний пускач ПМЕ-111 виготовлений у відкритому виконанні, використовується в стаціонарних електроустановках, для запуску на дистанції за рахунок безпосереднього підключення до мережі і відключення. Здійснює взаємодію з асихнронными електродвигуна з короткозамкненим ротором. Пускачі ПМЕ-111 призначені для роботи під змінним напругою від 127 до 500 Вольт при частоті 50 Герц і з постійним до 220 Вольт. Установка на пускач теплового реле серії РТЛ або РТТ дозволяє здійснювати його захист від тривалих перевантажень і струмів обриву фаз. При шунтуванні включає котушки пристроєм придушення перешкод з'являється можливість використання пристрою у системах керуючих мікропроцесорною технікою. Електромагнітний пускач пме 111 укомплектований котушкою для управління яка представлена в двох варіантах на 220в і 380в. Проводиться у відкритому виконанні.

Розшифровка структури умовного позначення пускача ПМЕ-111:

• 1 - розмір пускача, згідно з номінальним струмом. Для цього габариту струм дорівнює 10 Амперам;
• 1 - відкрите виконання, IP00;
• 1 - без теплового реле, збірка нереверсивная.

Принцип роботи пускача ПМЕ -111

В момент подачі напруги на котушку пускача, якір відходить убік сердечника, в цей момент замикається головний контакт. Для відключення приладу, здійснюється вплив на зворотні пружини, вони повертають пускач у вихідне положення. У слідстві чого, контакти розмикаються. Пускач ПМЕ-111 исолнен так, що у випадку падіння напруги нижче номіналу відбувається автоматичне відключення. В механізмі самого пристрою вбудована захист від мимовільного відключення.

Сильне гудіння викликано в ПМЕ-111 такими обставинами:

• кріпильні гвинти сердечника якоря слабо затягнуті,
• досить жорстка контактна пружина,
• коротко замкнутий виток у сердечниковом пазі вийшов з ладу,
• сильно стислі контактні групи,
• утруднене пересування якоря, спостерігаються перекоси,
• якір слабо притиснутий з сердечником з причини забруднення, або ж пошкодження стикового поверхні.

Для того, щоб усунути неполадки пускача ПМЕ-111, оглядають контакти сердечника якоря. Якщо виявляють забруднення, його очищають. Перевіряють, чи точно підігнана стаціонарна і рухома деталь електромагніту. Моніторять цілісність коротко замкнутого кола, при цьому не допускається збільшена довжина витка, площа матеріалу або ж провідника.

Застосування ПМЕ-111

Електромагнітний пускач ПМЕ-111 широко застосовують для того, щоб провести запуск, зупинку, реверс трифазного асинхронного двигуна. Втім, слід сказати, що пускач також застосовують для того, щоб підключити до схеми з дистанційним управлінням такі пристрої:

• схему освітлення,
• компресори,
• схему для регулювання кондиціонерів,
• дистанційно управляти теплової піччю.

Також використовується пускач для систем управління, де застосовується мікропроцесорна техніка, в тиристорах, в процесі шунтування котушки пристроєм для придушення перешкод. З цього всього видно, що пускач широко і успішно використовується у багатьох сферах. Ознайомившись з асортиментом нашого сайту, Ви зможете придбати пускач ПМЕ -111 в нашому інтернет-магазині. Ми пропонуємо Вашій увазі такі модифікації, як:

• пускач ПМЕ-111 110в,
• пускач ПМЕ-111 380в,
• пускач ПМЕ-111 220в.

Ціна пускача ПМЕ-111 актуальна і відповідає заявленій на сайті.

Оптимальні умови роботи ПМЕ-111:

Рекомендований монтаж при:

• Не вище 1000 метрів над рівнем моря;
• Температура в приміщенні від -40 до +40°С;
• Відносна вологість навколишнього середовища не більше 90% при температурі +20°С;
• Монтаж на вертикальну поверхню, допустиме відхилення до 5° в будь-яку сторону.

Заборонена експлуатація:

• У вибухонебезпечних і пожежонебезпечних умовах;
• При прямому попаданні сонячного випромінювання;
• При сильних навантаженнях від ударів і вібрацій.

Магнітний пускач ПМЕ-111 - параметри та характеристики:

1. Номінальна напруга: 380 Вольт;
2. Номінальний струм: 10 Ампера;
3. Гранична потужність двигуна: до 4 кВт, при 380В;
4. Тип складання: нереверсивная;
5. Виконання корпусу і ступінь захисту: відкрите, IP00;
6. Наявність теплового реле: немає;
7. Зносостійкість: 2000000 циклів.

Технічні Характеристики для пускача ПМЕ-111 при показнику 10А.

Пускач електромагнітний ПМЕ-111 встановлюють для того, щоб оперувати підключеним до мережі з перемінним струмом електродвигуном, показник напруги при цьому складає до 500В, а частота – до 50ГЦ. Пускач нереверсивний трьохполюсний, без реле. У конструкції знаходяться додаткові контакти. Потужність двигунів залежна від напруги в ланцюгах.

• з урахуванням напруги 127В – 1,1 КВТ,
• с учетом напряжения 220В – 2,2 КВТ,
• с учетом напряжения 380В, а также 500В – 4КВТ.

Механизм ПМЕ-111 состоит из таких элементов, как: система контактная, система электромагнитная, металлическая основа, а также вспомогательный контакт.
