Вимикач КУ-701

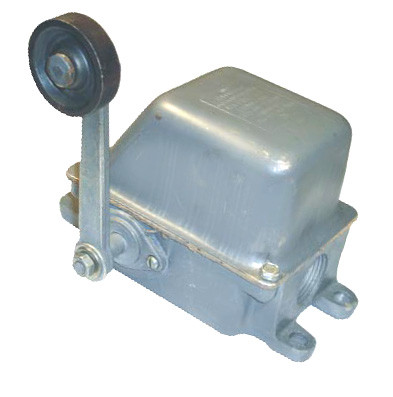

Кінцевий вимикач КУ-701

 Кінцевий вимикач КУ-701 – це елемент в ланцюгах керування верстатів, обладнання і електричних механізмів. Можуть брати участь у виконанні різних функцій: включення/вимикання, блокування, управління і ін. Вироби виготовлені та стандартизовані згідно вимог IEC 60947-5. Призначений вимикач доу 701 для відключення ліній електропередач в системах управління і застосовуються також в якості колійних. Після механічного впливу на нього він подає сигнал про зупинку і передає його на керівний пульт. В наявності на нашому складі ви завжди зможете знайти: КУ-703, КУ-704, КУ-706.

Пристрій кінцевого вимикача КУ 701:

Механічний відсік вимикача КУ 701 захищений від попадання пилу, вологи, агресивних газів і парів силуминовой кришкою прикрученый з допомогою болтових з'єднань до корпусу. Між ними вставляється ущільнювальна прокладка для герметезации пристрою. Прузины механізму затримують контакти в зімкнутому стані. у момент відключення важеля пристрої повертається вал і виступи на шайбах впливають на виступ важеля з прикріпленим мостом поворотних контактів. В момент повороту важеля ланцюг головного струму розривається.

Технічні характеристики вимикача КУ 701

Корпус і підстава кришки пристрою виготовлений із силуміну (сплав алюмінію). Сам сальник виконаний з латуні. Номінальна робоча напруга колійного вимикача 220 і 380 Ст. Також до основних параметрів відноситься:

Робоча частота включень при нормальних експлуатаційних умовах не повинна перевищувати 600 циклів у 60 хвилин.

Пристрій важільного типу, максимально допустимий кут нахилу важеля 30 градусів.

Допустима температура навколишнього середовища коливається в межах від -40 до +40 С.

Є можливість використання поза приміщенням, під навісом, це досягається завдяки остова з силуміну, який відливається з тиском. Кістяк складається з двох частин: кришки і корпусу, для більш надійної гермітізаціі між кришкою і корпусом розміщена прокладка. Конструктивне виконання приладу допускає його експлуатацію у вертикальному і горизонтальному положеннях. Корпус ку-701 і підстава кришки пристрою виготовлений із силуміну (сплав алюмінію). Сам сальник виконаний з латуні. Номінальна робоча напруга колійного вимикача 220 і 380 Ст. Також до основних параметрів відноситься:

Параметри вимикача КУ-701

1. Включається струм: 50Амер під напругою 500 Вольт;
2. Відключається струм: 10 Ампер під напругою до 500 Вольт;
3. Номінальний струм: 10 Ампер;
4. Привід: важіль з роликом і самоповерненням;
5. Кількість положень: три;
6. Маса: 2,7 кілограма;
7. Ступінь захисту: IP44.

Рекомендації щодо умов експлуатації:

1. Вимикач необхідно захистити від бризок масла, води та ін.
2. Вибухобезпечна і пожежобезпечна середовище;
3. Низька концентрація пилу, парів і газів, здатних вплинути на працездатність приладу.

Габаритні розміри:

Для оформлення замовлення зв'яжіться з нашими менеджерами.

Придбати автоматичний вимикач КУ-701 можна залишивши заявку у нас на сайті або зателефонуємо за телефонами в нашу компанію за технічною консультацією. Щоденна доставка по всій Україні, гарантія 12 міс.
