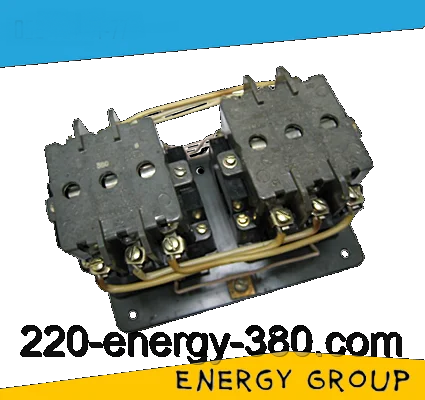

Магнітний пускач ПМА-3400

Реверсивний магнітний пускач ПМА-3400. Виробник - Кашинський завод електроапаратури.

Реверсивний пускач застосовується в установках стаціонарного типу, для дистанційного запуску шляхом безпосереднього підключення до мережі, зупинки і реверсування трифазних асинхронних електродвигунів з короткозамкненим ротором, при змінній напрузі 380В при частоті 50 Гц. Реверсування здійснюється за рахунок зміни порядку чергування фаз на обмотках статора. При комплектації тепловим реле, здатний здійснювати захист електродвигуна від тривалих перевантажень по напрузі. Встановлення обмежувача на пускач обмежувача перенапруги, що дозволяє використовувати його в системах керуючих мікропроцесорною технікою.

Монтаж та розміщення магнітного пускача ПМА-3400.

Монтаж необхідно проводити на вертикальну поверхню монтажними гвинтами, при відхиленні не більше 15°, на висоті не перевищує 2 км над рівнем моря. Крім цього в приміщенні неприпустимо наявність агресивних газів, у кількості, яка може привести до пошкодження конструкції.

Магнітні пускачі поділяються за такими параметрами:

• наявності теплового реле і керуючих кнопок;
• за типом складання (реверсивна, нереверсивная);
• робочою напругою котушки;
• ступінь захисту корпусу.

Параметри і характеристики електромагнітного пускача:

• Різновид складання пускача: реверсивна;
• Наявність оболонки: відсутній (IP00);
• Номінальна величина струму: 40 (А);
• Номінальна напруга: 380 (В);
• Напруга на ізоляції: 660 (В);
• Зносостійкість: 2 млн. циклів.
• Тип гвинтового кріплення: М5.

Конструктивне виконання:

Реверсивна збірка представляє з себе 2 контактора з трьома полюсами, які закріплені на загальних підставах, з електричною бокировкой, яка не допускає виникнення КЗ, внаслідок одночасного включення контакторів. Контактор має Ш-образну систему магнітів прямого ходу, дана система складається з сердечника якоря, які поміщені в корпус з пластмаси. У разі встановлення теплового реле, воно кріпиться до пускателю за допомогою спеціального косинця.

Структура умовного позначення:

• 3 - показник габариту і величини номінального струму, 40А;
• 4 - реверсивна збірка з електричним блокуванням, з тепловим реле;
• 0 - ступінь захисту IP00;
• 0 - змінний струм, 380В.

Купити пускач ПМА можна або приїхавши до нас на офіс, або замовити з доставкою по Україні.
