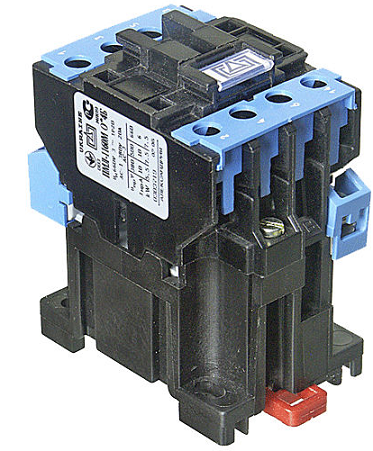

Електромагнітний пускач ПМЛ-1160М

Застосовується в схемах керуючих електроприводами в якості комплектуючого пристрої, в основному застосовується для дистанційного запуску підключенням до мережі живлення, в стаціонарних приладах. Виконує зупинку і пуск асинхронних трифазних електродвигунів та інших електроустановок при напрузі 660 В / 50 Гц.

ПМЛ-1160М може бути укомплектований тепловими реле серії РТЛ і РТТ. Це комплектація дозволяє виробляти захист електродвигунів від надмірних тривалих перевантажень і фазового обриву. Пускач ПМЛ підходить для застосування в системах керуючими мікропроцесорними пристроями при шунтуванні пристроєм помехоподавлении включення котушки, а також у разі тиристорного керування.

Ви також можете придбати у нас на сайті пускач ПМЛ-1160ДМ.

Структура умовного позначення ПМЛ-1160М:

  • 1 – перший габарит (10 А);
  • 1 – нереверсивний, без теплового реле;
  • 6 – IP20 – захист від контакту з пальцями людської руки, а також від твердих тіл невеликого розміру діаметром до 12 (мм);
  • 0 – число і вид контактів допоміжної ланцюга (1 НЗ);
  • М – модернізований, з можливістю установки як на стандартну DIN-рейку, так і на болти.

Пристрій пускача ПМЛ-1160М:

Пускач ПМЛ-1160М складається з якоря і сердечника, укладених в пластмасовий кожух, на сердечнику встановлюється втягує котушка. Пристрій має Ш-образну систему магнітів прямого ходу, система контактів розташовується перед магнітною. Траверсів і рухливі частини електромагніту є одним цілим, в них передбачені рухливі пружини і рухомі контакти. Пружина повернення розташовується на середньому керні рухомої частини електромагніту. На камері дугогашения розташовані приєднувальні контакти для додаткових приставок: контактного типу ПКЛ або пневматичної ПВЛ, кнопки «Пуск» або «Стоп» і сигнальної лампи.

Принцип роботи пускача ПМЛ-1160М:

При подачі живлення на котушку пускача відбувається притягання якоря до котушці, після цього АЛЕ контакти замикаються, а НЗ контакти відкриваються, відключення відбувається аналогічним чином - "АЛЕ" розмикаються, а "НЗ" змикаються. Для цього пружини повернення переміщують рухомі частини пристрою в початкову позицію.

Принципова схема електромагнітного пускача ПМЛ-1160М:

Принципова схема магнітного пускача ПМЛ

Умови експлуатації ПМЛ-1160М:

Основні характеристики пускача:

  1. Номінальна напруга ізоляції: 660 (В);
  2. Номінальний струм головного ланцюга: 10 (А);
  3. Потужність двигуна: 5,5 кВт).

Рекомендується монтаж:

  • на рівну поверхню у вертикальному положенні;
  • на висоті над рівнем моря не перевищує 2км;
  • температура навколишнього середовища від -45 до +40°С;
  • у вибухобезпечній середовищі.

При експлуатації неприпустимі:

  • вібраційні навантаження;
  • наявність у середовищі шкідливих газів і пилу;
  • бризки води і масел;
  • прямий вплив сонячного випромінювання.

Рекомендований щомісячний огляд і чищення елементів магнітного пускача ПМЛ-1160М, в цілях профілактики.

Купити електромагнітний пускач ПМЛ-1160М можна зі складу в Дніпропетровську, або будь-якій зручній для вас поштовою службою по всій території України.

Основні
Виробник Етал
Країна виробникУкраїна
Тип контактора Нереверсивний
Теплове реле Ні
Тип керуючого струмуЗмінний
Ступінь захисту IP20
Кількість замикаючих контактів1 шт.
Наявність корпусуНі
Габаритні розміри
Вага0.32 г
Користувальницькі характеристики
Маса0.32
Номінальна напруга втягуючої котушки24, 36, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В)
Максимальна частота включень3600/2400 (вкл/год)
Номінальна напруга ізоляції660 В
Номінальний струм головного ланцюга10 А
Потужність двигуна5.5 кВт
Розміри50х35 (мм)
Потужність, споживана котушкою контактора, включення/утримання68±8,0/8±1,8 (ВА)
Габаритні розміри73,8х67х44 (мм)
Номінальний робочий струм10, 10, 6 (А)
