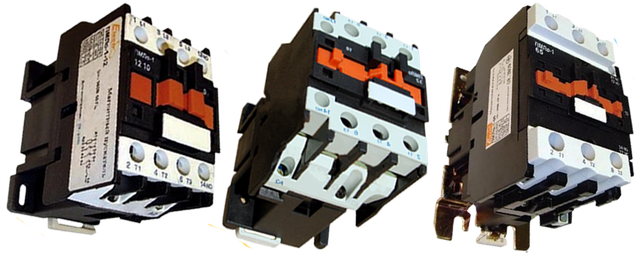

Пускачі ПМЛО
Пускачі ПМЛо є електромагнітними пускачами, які здійснюють запуск електрообладнання, для прикладу, електричного асинхронного двигуна з допомогою підключення до електричної ланцюга, також пускач зупиняє, реверсують, комутує та інші активні індуктивні навантаження. Призначається для робіт з змінним струмом при частоті 50 ГЦ і 60 ГЦ, показник навантаження не повинен перевищувати при цьому значення в 690В. Якщо пускач ПМЛо комплектується тепловим реле, то він захищає споживача від неприпустимо тривалих перевантажень, а також від небезпечного струму, який виникає при можливому наборі певної фази.
Види пускачів ПМЛо:
Умовне позначення ПМЛо. Структура пускача ПМЛо розшифровується наступним чином:
- позначення лінійного магнітного пускача,
- позначення струму умовне,
- виконання пускача за наявності теплових реле і за призначенням,
- виконання пускача за наявності кнопок і ступенями захисту,
- виконання пускача по виду, а також числа контактів для допоміжних ланцюгів.
Принцип роботи пускачів ПМЛо
Щоб розуміти принцип роботи ПМЛо, слід спочатку розібратися в його пристрої. Пускач являє собою корпус з розміщеною всередині його нерухомою частиною електромагніту. Сюди ж встановлюється втягує котушка і нерухомий контакт головних ланцюгів з клемних висновком. Клемний висновок котушки електричного магніту розташований на самій котушці.
На траверсною частини електромагніту встановлюють рухливий контакт головних ланцюгів. До траверсною частини приєднують рухому частину електричного магніту. Контакти для головних ланцюгів прикривають спеціальною кришкою з газовідвідним елементом. На кришці ПМЛо розташовуються кріпильні пази для реле часу або контактних приставок.
Після того, як струм надходить на котушку управління пускача ПМЛо, до неї притягається якір, після цього контакти замикаються. При відключенні пускача розмагнічується котушка, вона перестає притягати до себе якір, при цьому пружина повернення його відштовхує, внаслідок чого відбувається розмикання контакту.
Застосування ПМЛо
Пускач застосовується в якості комплектуючого пристрої для схем, для дистанційного запуску, для стаціонарних апаратів, різних електричних двигунів і електричних установок з урахуванням напруги в керованих котушках.
При виборі пускача ПМЛо слід враховувати такі важливі показники, як номінальний струм, напруга керованої котушки, потрібну кількість контактів для допомоги, ступеня для захисту, класи зносостійкості, потреба в установці теплових реле, необхідність в установці мехблокировки для реверсів, необхідність у встановленні таких приладів, як допоміжний, додатковий контакт, тимчасове реле.
Конструкція пускачів ПМЛо:
Пускачі складаються з сердечника, на який встановлюється котушка, і якоря, поміщених в пластмасовий корпус. У пристрої також встановлена прямоходовая Ш-подібна магнітна система, пере ній розміщується контактна. Траверсів і рухлива частини електромагніту є одним цілим, в них передбачені рухливі пружини і контакти. На середньому керні рухомої частини електромагніту встановлюється поворотна пружина.
Характеристики ПМЛо
Конструкція пускача ПМЛо включає в себе такі елементи:
- основу, виготовлену з термічно стійкого пластику,
- нерухому частину магнітного проводу,
- рухому частину магнітного проводу,
- електромагнітну керовану котушку,
- затискачі контактні,
- металеву платформу – при параметрі пускача більш 25А,
- траверси з рухомими контактами,
- кріпильні гвинти,
- пружина поворотна,
- алюмінієві кільця,
- контакти нерухомі,
- затискачі зі спеціальними насічками для фіксування провідника.
Основні технічні характеристики пускача ПМЛо включають в себе такі показники:
- значення номінального робочого струму – 9А,
- значення номінальної напруги – 380-690В,
- значення ізоляційного напруги – 690 В,
- рухова потужність – 4 КВТ,
- маса – 0,34 кг
- показник умовного теплового струму – 20А,
- показник напруги на котушці управління – коливається в межах від 24 до 400 В,
- значення потужності розсіювання – 3ВТ,
- значення максимальної потужності для двигуна АСЗ – коливається в межах від 4 до 5,5 КВТ,
- стійкість до механічного зношування; комутаційна стійкість – 1-3 мільйони циклів,
- показник допустимого кількості включень/год – у межах від 300 до 1200,
- показник для потужності в котушці управління для втягування і утримування – від 8 до 68 ВА.
