Електромагнітні пускачі – що це і для чого потрібні?

Це об'єднані електромагнітні низьковольтні пристрої керування і розподілу, призначені для запуску електродвигунів, що забезпечують його безперервну роботу, вимкнути живлення, що захищають електродвигун і підключену ланцюг.

У нас можна придбати пускачі таких типів:

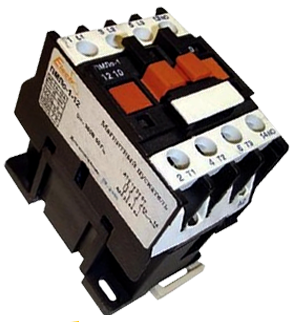

Пристрій магнітних пускачів

Представлені модифікованим контактором, який може комплектуватися тепловим реле, групою слабкострумових контактів, які використовуються в ланцюзі управління, пусковою кнопкою. У певних випадках вбудовують пристрій для аварійного вимикання у разі обриву фази.

Призначення

Магнітний пуск призначений для дистанційного запуску  підтримання роботи, зупинки, реверсу електродвигуни з короткозамкненими роторами. Він здійснює ручне і напівавтоматичне управління електрообладнанням а так само трифазним електродвигуном.

У реверсивної збірці складається із контактора 1 і контактора 2, що знаходяться на 2х комутаційних ланцюгах, змонтованих на загальній платформі. Вони забезпечуються системою блокування, що запобігає  запуск одночасно всіх пристроїв. Складові пускачів мають 2 види контакту – силовий і блокувальний.  Силовий контакт комутує дуже потужні завантаження, а блокувальний застосовують для громад ланцюгів. Застосовуються 2 варіанти для цих контактів – нормально замкнутий пристрій; нормально розімкнуте пристрій.

Типи магнітних пускачів:

  • тип ПМ призначений для схем з управлінням електроприводом, при напрузі до показника 660В, змінний струм становить 50-60 ГЦ.
  • тип ПМЕ призначається для використання в стаціонарній установці, для дистанційних запусків з допомогою підключення в мережу, для зупинок, реверсирований асинхронного трифазного електродвигуна при короткозамкнутого роторі.
  • тип ПМА також використовується для асинхронного електродвигуна, він схожий з попередніми, як і ПМЛ.
  • тип ПМС містить допоміжні контакти, теплове реле, систему блокування, працює при 24-380В, частота – 50 ГЦ.

Область застосування

При своїй невибагливості і зручності монтажу, електромагнітні пускачі широко використовують  при управлінні різним господарським, промисловим устаткуванням – печі, верстати, вентиляційні системи. Вони представлені різноманітними компресорами, насосами, конвеєрними стрічками, кранами, ескалаторами, системами для освітлення. Область застосування дуже велика.

Купити електромагнітні пускачі Ви зможете ознайомившись з каталогом на нашому сайті

Принцип дії

Схема підключення магнітного пускача така: магнітний пускач включається за допомогою подачі на кнопку пуску напруги на котушці. Після цього одночасно замикаються контактні силові містки, а також додатковий контакт, який шунтує кнопку. Контактор вимикається коли кнопка стоп розриває ціп головною котушки. При цьому відбувається зникнення магнітного поля, і з допомогою пружин якір заходить на вихідну позицію.

Загальні характеристики

Це устаткування виробляють у різних конфігураціях:

  • Реверсивного типу;

  • Нереверсивного типу;

  • Захищені, які використовують для незапыленных приміщень ;

  • Пылевлагонепроницаемого типу, використовуються в тих місцях, які захищені від прямого на них впливу неблагоприяных погодних умов – дощу, сонця, снігу; в умовах зовнішнього розміщення перебувають під спеціальним навісом;

  • Відкриті, встановлюються в захищеному від пилу і попадання стороннього предмета місці – електричні шафи, а також інше обладнання.

Найважливіші характеристики наступні:

  • Максимальні допустимі струми для головних ланцюгів з урахуванням ампер. Для робочого режиму певного пускача нормується окреме значення в напрузі головних ланцюгів;

  • Максимальна напруга, що допускається по головним ланцюгів в В;

  • Напруга живлення для втягуючих котушок у, як правило, вибирають з певних показників змінних струмів. Існують типи электромагнитнх пускачів,  які випускаються з наявністю магнітних систем, питаючих головну котушку постійними струмами, в ланцюзі з змінним струмом їх підключають  з допомогою випрямляча;

  • Комутаційна стійкість до зношування визначається мільйонами циклів системи «вмикання-вимикання». Щоб визначити стійкість до зношування, задають робочий режим для пускача, параметри напруги по головним ланцюгах, струму головних ланцюгів, або ж параметри потужності для керованих двигунів. Орієнтуючись наприведенную в техописании номограму, визначають гарантовану кількість відключень і включень.  Також потрібно знати, що при робочому режимі пускачів вже враховується частота включення і відключення за годину роботи;

  • Максимальні допустимі струми для  допоміжного контакту. обчислюється в Амперах з урахуванням заданої напруги на контактах;

  • Потужності, які споживає втягує котушка, ці показники вказують у ВТ.

Призначення реверсивних магнітних пускачів

Електромагнітний пускач є низьковольтним комбінованим електромеханічним пристроєм. Він здійснює запуск двигуна, забезпечує його безперервну роботу, відключає живлення, захищає електричний двигун і підключені ланцюга; також – реверсують напрямок обертання.

Реверсивний магнітний пускач реверсують трифазні двигуни з допомогою чергування потрібних фаз, він представлений двома трехполюсными контакторами, які монтуються в загальне пристрій і блокуються електричної або механічним блокуванням, що виключає можливість включення контакторів одночасно, що могло б спричинити міжфазну коротке замикання.

Принцип дії реверсивного магнітного пускача

Підключення реверсивного магнітного пускача відбувається таким чином. Після запуску пристрою відбувається замикання електричного ланцюга, струм надходить на котушку. Спрацьовує блок-система і блокуються ті контакти, які не задіяні. Друга кнопка виробляє розмикання ланцюга. Щоб здійснити реверс, натискають на кнопку стоп, після чого знеструмлюються котушки. Після такого блокувальний пристрій займає вихідну позицію. Дана послідовність активує пускач без додаткових витрат енергії. При запуску в роботі буде задіяна друга котушка, перша при цьому блокується.

Реверсивний пускач додатково забезпечується блокувальним системним механізмом. Блокуючі елементи розміщуються в кожусі і перешкоджає одночасному включенню обох котушок.

Коли реверсивний пускач спрацьовує, сповільнюється, а потім і повністю зупиняється двигун; потім відбувається обертання у зворотний бік. Для того,  щоб це сталося,  потрібно, щоб потужність двигуна збігалася з потужністю магнітного пускача.  Якщо дотримати всі необхідні умови, то реверс відбудеться правильно.

Якщо реверс і зупинка двигуна здійснювалися противовключением, то потужності пристрою повинні бути нижче, ніж максимально допустима потужність пускача.

Застосування реверсивного пускача

Реверсивний пускач в основному застосовується для запуску, зупинки, реверсування асинхронного трифазного двигуна. Також вони добре працюють в схемах керування компресорного, дистанційного освітлення, в схемах роботи з кран-балкою, насосом, теплової піччю, кондиціонером, стрічковим конвеєром, що свідчить про широку області застосування реверсивного пускача. Наш інтернет-магазин пропонує Вашій увазі магнітний пускач реверсивний 380В високої якості від провідних виробників.

Призначення нереверсивних магнітних пускачів

Нереверсивний магнітний пускач призначений для використання в стаціонарній установці, для здійснення дистанційних запусків з допомогою безпосереднього підключення в мережу, зупинок, реверсування асинхронного трифазного електричного двигуна, що має короткозамкнений ротор з напругою 380В, 660В. Частота змінного струму – 50ГЦ. З тепловим реле – захищає керований електродвигун від неприпустимою перевантаження. З обмежувач перенапруги застосовують для робіт в системі управління, де застосовується напівпровідникова техніка. Пускач застосовується для роботи в системі управління в мікропроцесорної техніки в процесі шунтування включають котушок помехоподавляющими пристроями.

Купити нереверсивний, так само як і купити реверсивний магнітний пускач Ви зможете, ознайомившись з пропозицією на нашому сайті.  А наш менеджер допоможе вибрати найбільш оптимальний варіант.

Умовне позначення ПММ

ПММ умовно позначається за такими даними:

  • ПММ – зазначення серії;
  • Перша цифра позначає величину;
  • Друга цифра позначає виконання, наприклад: «0» - позначення відкритого пускача, «1» - позначення з брызгозащитным виконанням, з кожухом, «2» - позначення з водозахищеним виконанням, з кожухом.
  • Третя цифра позначає наявність реверсу.  Наприклад: 1-нереверсивний, 2-реверсивний;
  • Четверта цифра позначає наявність додаткового обладнання. Наприклад: «0» без вбудованого запобіжника, «1» з вбудованим запобіжником, «2» з вбудованою кнопкою для управління, «3» з пакетним вбудованим перемикачем і кнопкою для управління, «4» з пакетним вбудованим перемикачем, а також з запобіжником.

Характеристики ПММ

Схема реверсивного магнітного пускача. ПММ складається з таких елементів:

  • електромагнітна база. Об'єднує в собі силу та роз'єднані магнітопроводи (рухливий якір і нерухомий сердечник)
  • блок з головними контактами. Виробляють розмикання і замикання при потужних силових навантаженнях. Враховуючи параметри пускача, мають до п'яти контактних пар. Половина знаходиться на траверсі, друга – на верху корпусу.
  • блок-контакти. Коммутіруют керуючі ланцюга. При блокуванні основного контакту відпадає необхідність впливати на кнопку управління
  • поворотні механізми. Пружини, повертають якір на вихідну позицію.

ПММ призначений для роботи в таких режимах:

  • тривалому
  • уривчасто-тривалому
  • повторно-короткочасному
  • короткочасному.

Показник номінального робочого напруги становить 380В, максимального струму – до 16А, змінного номінального струму – до 2,3 А, змінного номінального напруги – до 380В, при потужності - до 60 ВТ.

Купити електромагнітні пускачі Ви можете замовивши на нашому сайті або зв'язатись з нашими менеджерами за будь-яким номером у контакти.
