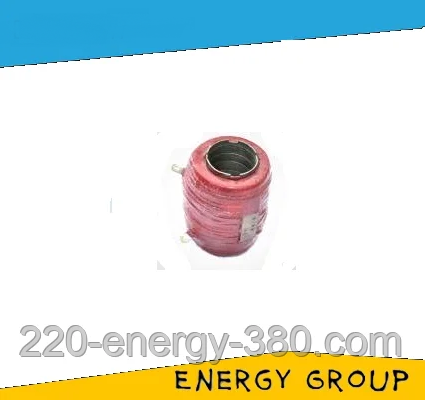

Котушка до КТПВ 622 24В, 75В, 110В, 220В
- В наявності
- Код: KAT0003
1 100 ₴
- +380 (98) 225-70-70Відділ продажів Kyivstar
Котушка до КТПВ 622
Котушка слугує для заміни котушок контактора КТПВ-623, так і для контактора КПВ-604. Контактори серій КПВ-600 і КТПВ-600 призначені для увімкнення та вимкнення силових електричних ланцюгів у стаціонарних установках.
Контактори КТПВ-621, КТПВ-622, КТПВ-623, КТПВ-624 виготовляються з 2 "З" головними контактами з дугогаєм. Контактори виготовляються з 2 "З" і 2 "Р" блоками — контактами, з 2 "З" і 1" блок-контактами або без них. Конструкція блок-контактів, застосованих на контактах, дає змогу під час монтажу або в умовах експлуатації проводити перебирання елементів завдяки зміні положення "З" і "Р" контактів у межах зазначеної кількості, водночас кількість розмиканих контактів має бути не більш ніж 2 від загального числа контактів допоміжного ланцюга.
Структура умовного позначення
К(Т)ПВ 6ХХХ Х3:
КП ― контактер постійного струму;
Т ― змінний струм;
В — індекс підприємства-виробника;
6Х — номер серії:
60 — серія К (Т) ПВ600; 62 — серія КПВ620;
Х ― величина контактора (номінальний струм): 1 — 63 А; 2 — 100 А; 3 — 160 А; 4 ― 250 А; 5 — 630 А;
Х3 — кліматичне виконання (У, ХЛ) та категорія розміщення за ГОСТом 15150-69.
Основні технічні дані контакторів залежно від типоснення наведені в нижчеприведеній таблиці.
| Величина | Типовидіння | Число головних контактів |
Номінальний струм, А |
Номінальна напруга, В |
Потужність котушки, Вт |
Власне час, з |
|
| втягування | відпадання | ||||||
| 2 | КПВ-602 У3 | 100 | 100 | -220 | 35 | 0,13 | 0,07 |
| 3 | КПВ-602 У3 | 160 | 160 | 40 | 0,16 | 0,12 | |
| 4 | КПВ-602 У3 | 250 | 250 | 50 | 0,28 | 0,12 | |
| 5 | КПВ-602 У3 | 630 | 630 | 75 | 0,37 | 0,23 | |
| 1 | КТПВ-621 У3 | 63 | 63 | ~380 | 35 | 0,2 | 0,05 |
| 2 | КТПВ-622 У3 | 100 | 100 | 40 | 0,18 | 0,09 | |
| 3 | КТПВ-623 У3 | 160 | 160 | 50 | 0,22 | 0,1 | |
| 4 | КТПВ-624 У3 | 250 | 250 | 75 | 0,38 | 0,25 | |
| Конструктивні особливості | |
|---|---|
| вольти | 110 вольтів |
- Ціна: 1 100 ₴
