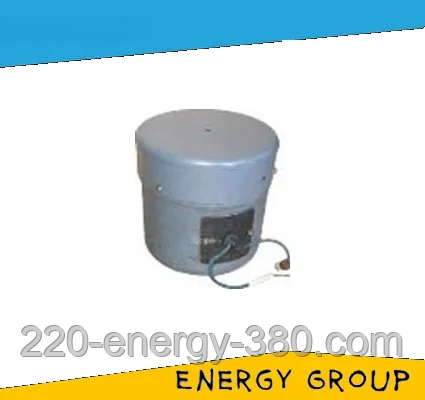

Магніт МП-301 110В, 220В (Україна)

Електромагніт МП-301

 Електричний магніт МП-301 — це елемент колодкового гальма ТКП. Їх використовують не тільки на крановому обладнанні, але й у магнітних системах інших механізмів для дистанційного керування. У установках його можна замінити новішим магнітом серії ПМ. Магніт МП-301 є універсальним пристроєм для керування промисловими механізмами.

Електромагніт МП-301 паралельного збудження має такі робочі характеристики:

• Ступінь захисту IP20 та IP54;
• У2 і УХЛ2 (ГОСТ 15150-69);
• Виготовлення струмопроводу може бути гнучким 1 або клемним 2;
• Тип впливу на механізм — штовхальний;
• Якір прямоходовий;
• Допустимі режими роботи ПВ: 100%, 40%, 25% 15%;
• Призначені для роботи у разі постійного струму;
• Маса 36 кг;
• Ход якоря 4,5;
• 301 — номер серії.

магніт МП-301 паралельного збудження має такі робочі характеристики:

Гальмівний магніт ПМ-301 працює в поворотно-краткочасному режимі.

Принцип дії та конструкція магніту МП-301

Магніт, як основний вузол гальмівної системи, складається з: котушки збудливого типу, фланців, якорі (у цьому виконанні рухомий) і магнітопроводу. На тильному боці є спеціальні оглядові отвори. Вони потрібні для регулювання величини якірного ходу.

Величина проміжку визначає значення ходу в магніті. Зазор розміщений між фланцем і корпусом. У технічному паспорті має бути вказана величина проміжку.

Принцип роботи полягає в електромагнітній індукції. Під час подавання напруги на котушку, яка встановлена в магніті у витках генерується магнітний потік. Він і впливає на якір, який починає рухатися до фланцю. Також якір одночасно стискає поворотну пружину, та так само звільняє колодки гальма. У разі припинення подавання електрики припиняється магнітний потік і якір повертається у вихідне положення.

 Купити електромагнітну серію МП-301 можна прямо на нашому сайті або перетелефонувати за зазначеними телефонами, які можна помотрети в розділі контакти. Ми надаємо повний комплекс робіт із технічного обслуговування електрообладнання, безплатні консультації та швидка доставка по всій Україні — головні наші переваги!
