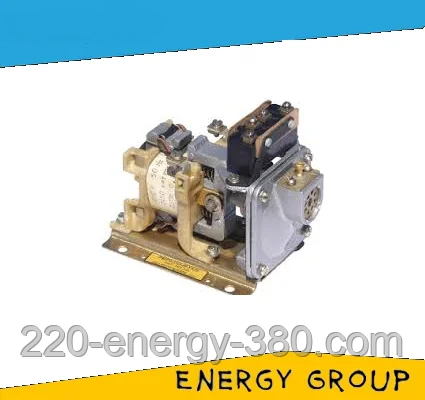

Реле РВП72-3122 36В
- В наявності
- Код: RVP720006
550 ₴
- +380 (98) 225-70-70Відділ продажів Kyivstar
Реле часу РВП 72
Реле часу РВП-72 активно використовують у промислових установках для передавання команд від одного кола до іншого. Належить до безшкального пневматичному реле. Простий механізм і мінімум конструктивних деталей забезпечують надійну роботу. Реле РВП-72 йде в зборі сивини пневматичною приставкою, у момент подавання живлення на електропривод відбувається початок відліку витримки часу. За допомогою цього апарату відбувається передавання команд з одного ланцюга в інший.
Конструктивне виконання РВП 72:
- містальна основа;
- контакти;
- багатофункціональна пневмоприставка (одинакова для всіх серій);
- електромагнітний привод;
- таймер;
- мікровимикач або контактний перемикач.
Постачається з заводськими налаштуваннями на час спрацьовування, але його можна регулювати до моменту монтажу, впливаючи на регулювальний гвинт (вручну).
Технічні характеристики РВП-72
Згідно зі нормативами активного документа, ГОСТ 14255-69 пристрої не призначені для експлуатації в вибухобезпечному середовищі, також заборонено встановлення в приміщеннях із високою вологістю. Ступінь захисту нульовий (IP00). Що стосується розміщення, то за ГОСТ 15150-69 у виробів 4 категорія.
|
Параметри/Типосилення
|
3121 |
3221 |
3122 |
3222 |
3323 |
|
Витримка за часомT, з |
Min 0.4c…Max 180c |
||||
|
Uраб. за DC частоти 50-60 Гц, В |
12/24/36/110/…660 |
||||
|
Кількість встановлених пневматичних приставок, шт. |
1 |
2 |
|||
|
Iном, А |
16 |
||||
|
Wпотр., В.А |
30 |
||||
|
(T1)возврата |
до 0,4 с |
||||
|
(T2) підготовки |
не < 2 с |
||||
|
Розміри, мм |
180/105/72 |
||||
|
Вага, кг |
1,2 |
||||
Розглянемо розшифрування умовного позначенняРВП ХХ— ХХХХде:
Реле Времін Пневматична.
XX — серія випуску.
X — величина.
X — контактні групи:
- 1 — I (З) замикальний + I (Р) розмикальний;
- 2 — Iзамикаючого типу + Iрозмикаючого або IЗ+IР миттєвий;
- 3 — 2З+2Р.
X — АС або DC.
X — 1 подавання U на ем-привод, 2— зняття U з електромагнітного блока, 3 — подавання та зняття напруги з електромагнітного блока.
Купити реле часу РВП 72 можна в один клік, залишивши заявку на сайті, або зателефонувавши телефонами для детальної інформації. Орієнтовані під аварійні ремонти, що організовується швидку доставляння по всій Україні.
- Ціна: 550 ₴
