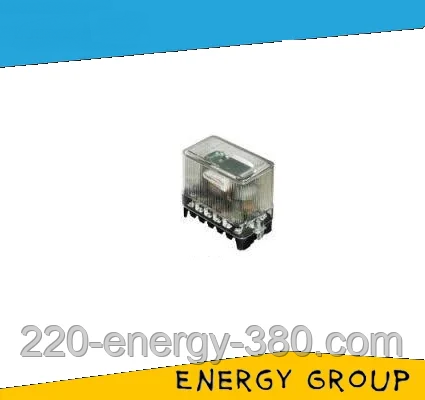

Реле РП23
- В наявності
- Код: RP230001
550 ₴
- +380 (98) 225-70-70Відділ продажів Kyivstar
Реле проміжне РП23
Серія проміжних реле РП-23 призначені для застосування в схемах захисту та автоматики у випадках, коли потрібно розмножувати контакти будь-яких реле або комутувати ланцюги з великим споживанням.
У ланцюгах постійного струму приманюються реле РП 23
Конструкція РП-23
Виготовлена на магнітній основі клапанного вигляду, що містить: скобу, якір і сердечник з полюсним наконечником, розміщений у котушці. Переміщення якоря обмежується спеціальною скобою. Незадіяний кінець якоря під час втягування впливає на наполегливу втулку та сприяє траверсу з 4 рухомими контактами. Траверса набрана з декількох пластмасових колодок, які стягнуті між собою шпилькою. Траверса у верхній частині (реле кріпиться вертикально) виступами переміщається по напрямній скобі, яка укріплена гвинтом на верхньому упорі. До цього упору у вихідному положенні притиснута шпилька. Нижня частина шпильки, що не має різі, проходить в отвір у пластині, що обмежує переміщення рухомої системи в горизонтальному напрямку. Пластина кріпиться до скоба магнітопроводу гвинтом. Нерухомі контакти укріплені безпосередньо на втулках затискачів. Усі елементи реле змонтовані на цоколі та закриті захисним кожухом. Кожух фіксується двома пружинними застібками. Реле виробляються з 4 замикальними й одним розмикальним контактами. Перестановлення (поворотом на 180°) вугільників нерухомих контактів можна отримати різні комбінації розмикальних і замикальних контактів.
| Технічні характеристики | |
|---|---|
| Номінальна робоча напруга змінного струму | 110 В |
- Ціна: 550 ₴
