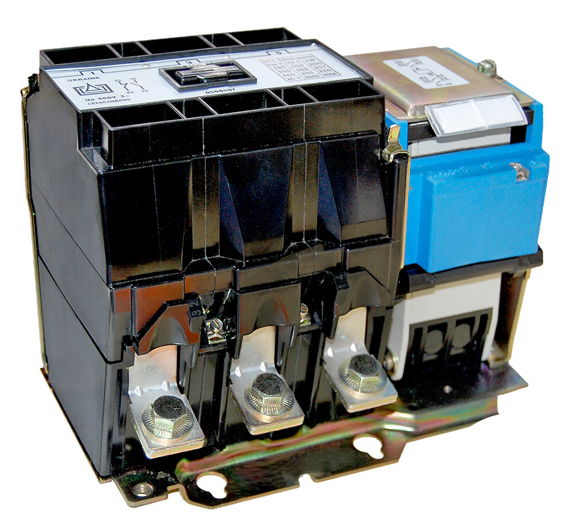

ПМЛ-8102

ПМЛ-8102

  • В наявності

9 765,54 грн

+380 (68) 513-24-01
Чорноморець Евген
  • +380 (99) 076-60-53
    Кононенко Андрій
  • +380 (99) 277-06-99
    Мазур Евген
  • +380 (97) 708-23-79
    Диденко Олег (директор)
повернення товару протягом 14 днів за домовленістю
ПМЛ-8102
ПМЛ-8102В наявності
9 765,54 грн
Купити
+380 (68) 513-24-01
Чорноморець Евген
  • +380 (99) 076-60-53
    Кононенко Андрій
  • +380 (99) 277-06-99
    Мазур Евген
  • +380 (97) 708-23-79
    Диденко Олег (директор)
Опис
Інформація для замовлення

Електромагнітний пускач ПМЛ-8102 застосовується в якості пристрою комплектації в схемі керуючої електроприводом, в основному застосовується в стаціонарних приладах для запуску на відстані за допомогою підключення до мережі, зупинки і реверсування электродвижков з трьома фазами і короткозамкненим ротором, під напругою до 600 В змінного струму частотою 50, 60 Гц.

Пускач в комплектації з обмежувачами перенапруги (ОПН ), може використовуватися у схемах керування, що містять мікропроцесори.

При приєднанні теплового реле ( РТТ, РТЛ ) пускач реалізовує захист підконтрольного електродвигуна від тривалої перенавантаження, а також струмів, що виникають при обриві фаз.

Структура умовного позначення:



  • 8 – восьмий габарит (400 А);
  • 1 – не реверсивна збірка, не укомплектована тепловим реле;
  • 0 – IP00 – захист відсутній;
  • 0 – 1 нормально відкритий – кількість і вид контактів допоміжної ланцюга.

Таблиця різновидів (ціни вказані з ПДВ)

Найменування Контакти Роздрібна ціна (грн)
ПМЛ-8100 1НЗ+1НО 5055
ПМЛ-8101 2НЗ+2НО 5185
ПМЛ-8102 3НЗ+3НО 5314
ПМЛ-8103 1НЗ+3НО 5184
ПМЛ-8104 1НЗ+5НО 5312

Для нормального функціонування пристрою рекомендуються такі режими роботи:

  • уривчасто-тривалому (8 робочих годин);
  • повторно-короткочасному;
  • короткочасному;
  • тривалому.

Пристрій пускача:

Контактор, вбудований в пускач, містить у собі прямоходовую Ш-образну систему магнітів. Система контактів розташовується перед магнітною. Траверсів і рухлива складові електромагніту являють собою одну ціле. На середньому керні рухомої частини електромагніту розташовується поворотна пружина. Направляючі, розташовані на дугоподібної камері контактора, дозволяють встановити додаткові приставки:

  • контактну ПКЛ;
  • пневматичну приставку ПВЛ;
  • кнопки «Пуск» або «Стоп»;
  • сигнальну лампу.

Приєднання теплових реле РТЛ або РТТ відбувається безпосередньо до корпусу пускача.

Принцип роботи:

При надходження на керуючу котушку напруги, утворюється електромагнітна індукція, яка долає опір поворотної пружини, і за рахунок цього відбувається змикання системи магнітів. Містки силових ланцюгів замикаються і змінюється положення в ланцюгах вільних контактів.

Принципова схема магнітного пускача:

Принципова схема магнітного пускача ПМЛ

Основні характеристики пускача:

  1. Номінальна ізоляційне напруга: 660 (В);
  2. Номінальний струм: 400 (А);
  3. Номінальна потужність підконтрольного двигуна: 200 (кВт).

Эксплуатационные условия:

Данный пускатель не защищен от механических повреждений и воздействия воды и влаги, поэтому требует особых условий эксплуатации.

Рекомендуется  монтаж:

  • в вертикальном положении, на ровную поверхность;
  • на высоте над уровнем моря не выше 2000 м;
  • температура воздуха от -45 до +40°С;
  • во взрывобезопасной среде.

При эксплуатации недопустимы:

  • нагрузки от вибраций;
  • насыщение воздуха вредоносными газами, парами и пылью;
  • водные и масляные брызги;
  • прямое воздействие солнечного излучения.

Рекомендован ежемесячный осмотр и чистка элементов, в целях профилактики.

Купити електромагнітний пускач ПМЛ-8102 можна зі складу в Дніпропетровську, або будь-якій зручній для вас поштовою службою по всій території України.

  • Ціна: 9 765,54 грн
