Опис
Інформація для замовлення

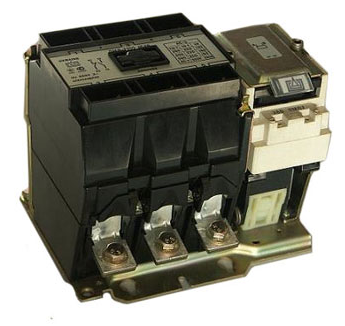

Електромагнітний пускач ПМЛ-8104 застосовується як пристрої комплектації в схемі керування електроприводом, переважно застосовується в стаціонарних приладах для запуску на відстані за допомогою під'єднання  в мережу, зупинки та реверсування електродвіжків із трьома фазами та короткозамкнутим ротором, під напругою до 600 В змінного струму частотою  50, 60 Гц.

Пускач у комплектації з обмежувачами перенапруги (ОПН), може використовуватися в схемах керування, що містять мікропроцесори.

При під'єднання теплового реле (РТТ,  РТЛ ) пускач реалізовує захист підконтрольного електродвигуна від  тривалого перенавантаження,  а також струмів, що виникають під час обривання фаз.

Структура умовного позначення:



  • 8-8 габарит (400 А);
  • 1 — нереверсивна збірка, не укомплектована тепловим реле;
  • 0 – IP00 – немає захисту;
  • 0 — 1 нормально відкритий –  число та тип контактів допоміжного ланцюга.

Таблиця різновидів (ціни з НДС)

Найменування Контакти Роздрібна ціна (гр)
ПМЛ-8100 1НЗ+1НО 5055
ПМЛ-8101 2НЗ + 2НО 5185
ПМЛ-8102 3НЗ+3НО 5314
ПМЛ-8103 1НЗ+3НО 5184
ПМЛ-8104 1НЗ+5НО 5312

Для нормального функціонування пристрою рекомендуються такі режими роботи:

  • переривно-тривалим (8 робочих годин);
  • повторно-краткочасному;
  • короткочасному;
  • тривалого.

Пристрій пускача:

Контактор, вбудований у пускач, містить у собі прямоходову Ш-подібну систему магнітів.  Система контактів розташовується перед магнітною. Траверсна та рухома складники електромагнітна являють собою одне ціле. На середньому керні рухомої частини електромагнітна розміщується поворотна пружина. Напрямні, розташовані на дугоподібній камері контактора, дають змогу встановити додаткові приставки:

  • контактну ПКЛ;
  • пневматичну приставку ПВЛ;
  • кнопки «Пуск» або  «Стоп»;
  • сигнальну лампу.

Приєднання теплових реле PTL або PTT відбувається безпосередньо до корпусу пускача.

Принцип роботи:

У разі надходження на керівну котушку напруги, утворюється електромагнітна індукція, яка долає опір поворотної пружини, і завдяки цьому проиходіє змикання системи магнітів. Містокості силових ланцюгів замикаються й змінюється положення в ланцюгах вільних контактів.

Принципова схема магнітного пуска:

Принципиальная схема магнитного пускателя ПМЛ

Основні характеристики пускача:

  1. Номінальна ізоляційна напруга: 660 (В);
  2. Номінальний струм: 400 (А);
  3. Номінальна потужність підконтрольного двигуна: 200 (кВт).

Експлуатаційні умови:

Цей пускач не захищений від механічних пошкоджень і впливу води та вологи, тому вимагає особливих умов експлуатації.

Рекомендується  монтаж:

  • у вертикальному положенні, на рівну поверхню;
  • на висоті над рівнем моря не вище 2000 м;
  • температура повітря від -45 до +40 °C;
  • у вибухобезпечному середовищі.

Під час експлуатації неприпустимі:

  • навантаження від вібрацій;
  • насичення повітря шкідливими газами, парами і пилом;
  • водні і олійні бризки;
  • прямий вплив сонячного випромінювання.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити електромагнітний пускач ПМЛ-8104 можна зі складу в Дніпропетровську або будь-якій зручній для вас поштовій службі на всій території України.
