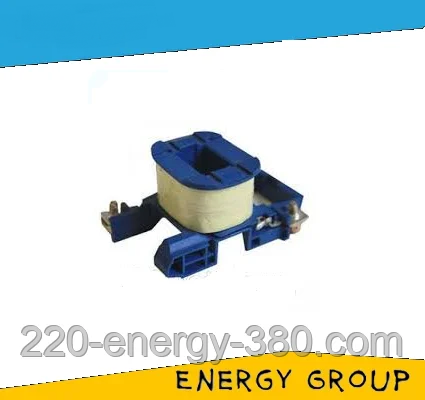

Котушка ПМЛ-2 постійний струм

Котушка до ПМЛ-2

Пускателі електромагнітні ПМЛ призначені для застосування в стаціонарних установках для дистанційного пуску безпосереднім під'єднанням до мережі, зупинки та реверсування трифазних асинхронних електродвигунів із короткозамкнутим ротором змінного напруги 660 В частоти 50 і 60 Гц.

Структура умовного позначення

ПМЛ — Х1 Х2 Х3 Х4 Х5 Х6 Х7 Х8 Х9

Х1 - величина пуска для номінального струму:

• «1» — 10 А, 16 А;
• «2» — 25 А;
• «3» — 40 А;
• «4» — 63 А, 80 А;
• «5» — 125 А;
• «6» - 160 А;

Х2 - характер роботи електродвигуна та наявність теплового реле:

• «1» — без реле, нереверсивний;
• «2» — з реле, нереверсивний;
• «4» — з реле, реверсивний;
• «5» — без реле, реверсивний з електричним і механічним блокуванням;
• «6» — реверсивний пускач із тепловим реле з електричним і механічним блокуванням;

Х3 - виготовлення пуска за ступенем захисту та наявності кнопок:

• «0» — IP00;
• «1» — IP54, у корпусі без кнопок;
• «2» — IP54, у корпусі з кнопкою «Пуск» і «Стоп»;
• «3» — IP54, у корпусі з кнопкою «Пуск» і «Стоп» і сигнальною лампою;
• «4» — IP40, у корпусі без кнопок ( тільки для 127, 220, 380 В, 50 Гц);
• «6» — IP20 (відкритий).

Х4 — кількість контактів допоміжного ланцюга:

• «0» — 1"з" (на 10-40 А — зменшені габарити), 1"з"+ 1"р" (на 40 - 250 А);
• «1» — 1"р" (на 10 — 40 А — зменшені габарити), 2" 2" + 2") (на 125 — 250 А);
• «2» - 3"з"+ 3"р" (на 125 - 250 А);
• «3» - 3"з"+ 1"р" (на 125 - 250 А);
• «4» - 5"з"+ 1"р" (на 125 - 250 А);
• «5» — 1"з" (на 10-40A — зменшені габарити);
• «6» — 1"р" (на 10-40A — зменшені габарити).

Х5 - Д-пускачі з номінальним струмом на 16 А — для 1 величини, 80 А — для 4 величини, зі зменшеними вагогабаритними показниками — для 3 величини.

Х6 - М — виготовлення пускчиків із кріпленням на стандартні рейки, так і гвинтами на площину.

Купити котушку до ПМЛ-1000 за вигідною ціною на нашому сайті з доставлянням у найкращий термін на всій території України будь-якими зручними для вас сервісами доставки.
