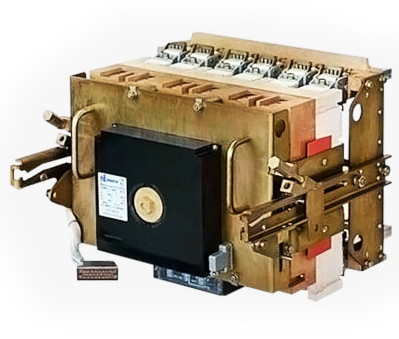

Вимикач ВА 55-41 344770 викатний з електромагнітним приводом

Автоматичний вимикач ВА 55-41

  Вимикач ВА 55-41 (630,1000А) випускається в викатному виконання з електромагнітним приводом.  Застосовують цей автомат для вмик/вимк/відключення від мережі живлення електротехнічного обладнання. У разі критичних стрибків напруги вимикає подавання а також за низького струму та КЗ. Також змінюючи робоче положення важеля, ви дистанційно керуєте підконтрольними автоматами. Автоматичеситці вимикачі ва 55 41 проводять струм у нормальному режимі та здійснює періодичне вимкнення та вимкнень, не більш ніж 6-и в час,  за допомогою електромагнітного та теплового роз'єднувачів захищає підконтрольні пристрої від перевантаження мережі і КЗ. Вимикачі ВА55-41 за своїм пристроєм є селективними триполюсними апаратпами і застосовуються у разі змінному струмі з частотою 50 або 60 Герц, під напругою не більш ніж 690 вольтів або з постійним до 440 вольтів, за струмів до 630 амперів.

 Використовується ці типи переривачів для комплектації розподільних шаф, у промислових та адміністративних будівлях. Механічна зносостійкість розчіплювача ВА 55-41 — за дотримання всіх вимог до встановлення й експлуатації досягає 16 тисяч циклів ВЗ. У звичайному режимі як провідник і після стабілізації напруги мережі. Застосовується в мережах із напругою постійного та змінного струму до 1000 А, так само використовується для короткочасних увімкнень і вимкнень ланцюгів не більш ніж 6 на годину.

Параметри розчіплювача ВА55-41:

1. Номінальний струм: 630, 1000 Амперів;
2. Виготовлений: стационарно / у викатному вигляді;
3. Привод: ручний/електронний;
4. Полюса: 3 шт.;
5. Маса: 30 кіллорам;
6. Механічна зносостійкість: не більш ніж 16000 циклів;
7. Комутаційна зносостійкість: 2000 — 3000 циклів;
8. Номінальна напруга: 690 Вольтів.

9. Зносостійкість комутаційна розрахована на 3 тисячі циклів.

10. Встановлення в приміщеннях із температурою від -50 д +55 °C.

11. Гарантія від виробника 24 місяці.

12. Механічне виконання — група 4.

13. Відповідає вимогам ГОСТ 50030.2.

14.  Ступінь захисту IP20 (не захищений від впливу опадів)

Особливості цього типу вимикачів:

1. Виробляється Автомат ВА 55-41 на напівпровіднику;

Опис структури умовного визначення:

• ВА55 — селективний автоматичний вимикач;
• 41 — номінал до 1000 Амперів;
• 34 ― триполюсний із тепловим і електромагнітним роз'єднувачем;
• 00 — без додаткових одиниць у комплекті;
• 1 — ручний привод, стаціонарний;
• 0 — додаткові механізми відсутні.

Залежно від модифікації пристрій комплектується:

1. Пристроєм замикання: фіксує перемикання автомата в положенні "вимк", це дає змогу убезпечити обслуговувальний персонал під час ремонту або огляду;
2. Висувне вироблення з ручним приводом дистанційного виконання, дає змогу швидко замінити вимикач і забезпечує чималий розрив між струмопровідними частинами.
3. Роз'єднувачем за мінімальною напругою — здійснює вимкнення автомата в разі неприпустимого падіння напруги;

Умови експлуатації:

1. Робоча нормальна висота: не більш ніж 2 км;
2. Виключається потрапляння олії, стисання, води, дрібнодисперсного пилу, металевого стружки;
3. Кліматичне виготовлення: УХЛ3;
4. Витримувана температура в приміщенні: від -50 до +55 °C.
