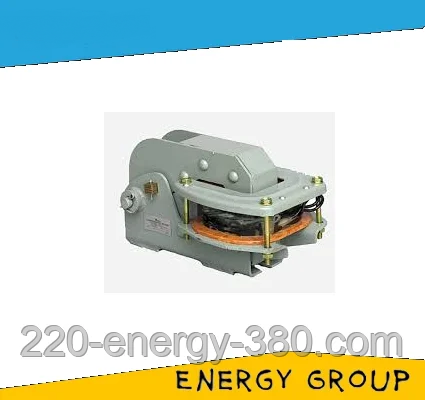

Магніт із МО-100 220 В, 380 В 380

Магніт із МО-100

 Гальмівний магніт МО-100 змінного струму серії МО (МО100, МО200, МО300) призначені для дистанційного електроприводу пружинних колодкових гальм серії ТКТ.

Структура умовного позначення магніту МО-Х1 Б Х2:

• МО — магніт однофазний (від виробу);
• Х1 — виготовлення за діаметром шківа гальма (мм);
• Б — модифікація (за наявності);
• Х2 — кліматичне виконання й категорія розміщення (У2, УХЛ2, Т2).

Гальмівні електромагнітні серії МП (МП201, МП301) призначені для дистанційного електроприводу пружинних колодкових гальм серії ТКП, які встановлюються в різних кранових механізмах та інших промислових механізмів.

Магніт МП — це єдиний електропривод для гальма серії ТКП, який працює від мережі постійного струму.

Структура умовного позначення магніту МП ГОСТО-Х1-МП Х2:

• МП — магніт постійний (від виробу);
• ГОСТО — торгова марка;
• Х1 – номер серії;
• МП — індекс модернізації;
• Х2 — кліматичне виконання й категорія розміщення.
• Магніти однофазні МО ГОСТО призначені для дистанційного електроприводу пружинних колодкових гальм серії ТКТ.Електромагніт МО виготовляються на напругу 220 В, 380 В для мереж однофазного змінного струму з частотою 50 або 60 Гц, розраховані на роботу в повторно-краткочасному режимі (ПВ = 40%).Магнити МО, що працюють у повторно-краткочасному режимі, допускають за нагріванням до 1000 вмикань на годину, а в переривчасто-триваличному режимі до 300 вмикань на годину. Тривалість циклу роботи для режиму ПВ = 40% не більш ніж 10 хв Технічні характеристики магнітів МО:

  Тип  електромагнітна		МО ГОСТО-100Б	МО ГОСТО-200Б
  Номінальний кут повороту якоря, град. α		7,5	5,5
  Номінальний момент електромагнітного, Н·м (кг·см)		5,4 (55,0)	39,2 (400,0)
  Споживана (повна) потужність, ВА	на момент увімкнення	2000	6800
  	у разі втягнутого якору	400	1350
  Споживана (активна) потужність у разі втягнутого якору		140	450
  Момент маси якоря, Н·м (кг·см)		0,5 (5,0)	3,6 (36,0)
  Ступінь захисту		IP00	IP00
  Номінальна напруга котушки керування, В		220, 380	220, 380
