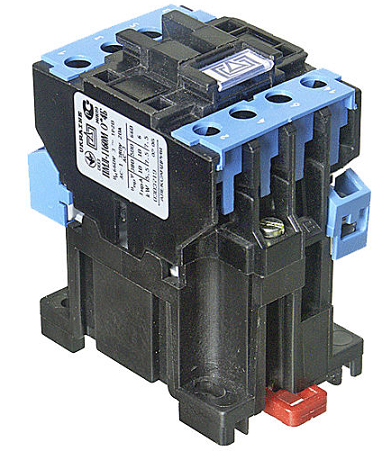

Контактор ПМЛ-1160М 12,5А

Контактор ПМЛ-1160М 12,5А

  • В наявності
  • Код: ETAL1015

550 ₴

+380 (99) 225-70-70
Відділ продажів Vodafone
  • +380 (98) 225-70-70
    Відділ продажів Kyivstar
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Контактор ПМЛ-1160М 12,5А
Контактор ПМЛ-1160М 12,5АВ наявності
550 ₴
+380 (99) 225-70-70
Відділ продажів Vodafone
  • +380 (98) 225-70-70
    Відділ продажів Kyivstar
Опис
Характеристики
Інформація для замовлення

Магнітний пускач ПМЛ-1160М

 Магнітний пускач ПМЛ 1160М - застосовується в схемах керівних електроприводів як комплектувальний пристрою, слугує для під'єднання стаціонарних електричних приладів у мережах зі змінним струмом. Проста та надійна конструкція забезпечує не тільки запуск і вимкнення, але й захищає від високої напруги. В переважно застосовується  для дистанційного запуску під'єднанням до мережі живлення, у стаціонарних приладах. Контактор ПМЛ 1160 виконує зупинку та пуск асинхронних трифазних електродвигунів та інших електропристроїв за напруги 660 В/50 Гц. Підходить для експлуатації за 220 В, 380 В і 600 В. Пластмасовий кожух виконує захисну функцію та перешкоджає осіданню механічних частинок і пилу на магнітах.

 Контктор ПМЛ-1160М може бути укомплектований  тепловим реле серій РТЛ и РТТ. Це комплектація дає змогу виробляти захист електродвигунів від надмірних тривалих перевантажень і фазового обривання. Пускатель ПМЛ підходить для застосування в системах керування мікропроцесорними пристроями під час шунтування пристроєм перешкодозаглушення котушки увімкнення, а також у разі тиристорного керування.

Ви також можете придбати в нас на сайті пускач ПМЛ-1160ДМ.

Структура умовного позначення ПМЛ-1160М:

  • 1 — перший габарит (10 А);
  • 1 — нереверсивний, без теплового реле;
  • 6 – IP20 – захист, від контакту з пальцями людської руки, а також від твердих тіл невеликого розміру діаметром до 12 (мм);
  • 0 – число та тип контактів допоміжного ланцюга (1 НЗ);
  • М — модернізований, з можливістю встановлення як на стандартну DIN-рейку, так і на болти.

Пристрій пускача ПМЛ-1160М:

Пускач ПМЛ-1160М складається з якоря та осердя, поміщених у пластмасовий кожух, на осердя встановлюється втягувальна котушка. Пристрій має Ш-подібну систему магнітів  прямого ходу, система контактів розташовується перед магнітною. Траверсна та рухомі частини електромагнітного блока є одним цілим, у них передбачені рухомі пружини та рухомі контакти. Пружина повернення розташовується на середньому керні рухомої частини електромагнітного. На камері дугогашення розташовані приєднувальні контакти для додаткових приставок: контактного типу ПКЛ або пневматичної ПВЛ, кнопки «Пуск» або «Стоп» та сигнальної лампи.

Принцип роботи пускача ПМЛ-1160М:

Під час подавання живлення на котушку пускача відбувається притягання якоря до котушки, після цього НО контакти замикаються, а НЗ контакти відкриваються, вимкнення відбувається аналогічним способом — "але" розмикаються, а "НЗ" змикаються. Для цього пружини повернення переміщують рухомі частини пристрою в початкову позицію.

Принципова схема електромагнітного пуска ПМЛ-1160М:

Принципиальная схема магнитного пускателя ПМЛ

Умови експлуатації ПМЛ-1160М:

Основні характеристики пускача:

  1. Номінальна напруга щодо ізоляції: 660 (В);
  2. Номінальний струм головного ланцюга: 10 (А);
  3. Потужність двигуна: 5,5 (кВт).

Рекомендується  монтаж:

  • на рівну поверхню у вертикальному положенні;
  • на висоті над рівнем моря, що не перевищує 2 км;
  • температура довкілля від -45 до +40 °C;
  • у вибухобезпечному середовищі.

Під час експлуатації неприпустимі:

  • вібраційні навантаження;
  • наявність у середовищі шкідливих газів і пилу;
  • бризки води та олій;
  • прямий вплив сонячного випромінювання.

Рекомендований щомісячний огляд і чищення елементів магнітного пускеля ПМЛ-1160М, для профілактики.

Купити електромагнітний пускач ПМЛ-1160М можна зі складу в Дніпропетровську або будь-якій зручній для вас поштовій службі на всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораНереверсивний
Теплове релеНі
Наявність корпусуНі
Номінальна робоча напруга24 В
Тип керуючого струмуЗмінний
Кількість замикаючих контактів1 шт.
Ступінь захисту IP20
Габаритні розміри
Вага0.32 г
Користувальницькі характеристики
Маса0.32
Номінальна напруга втягуючої котушки24, 36, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В)
Максимальна частота включень3600/2400 (вкл/год)
Номінальна напруга ізоляції660 В
Номінальний струм головного ланцюга10 А
Потужність двигуна5.5 кВт
Розміри50х35 (мм)
Потужність, споживана котушкою контактора, включення/утримання68±8,0/8±1,8 (ВА)
Габаритні розміри73,8х67х44 (мм)
Номінальний робочий струм10, 10, 6 (А)
