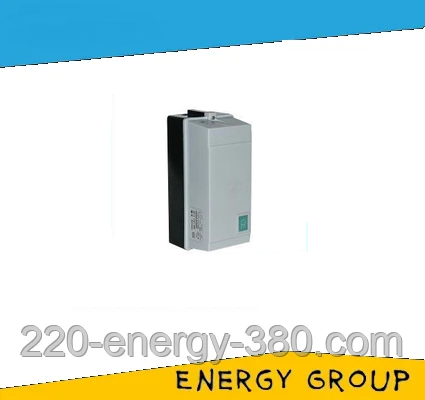

Пускач ПМЛ-1611

Пускач ПМЛ-1611

  • В наявності
  • Код: ETAL1057

2 000 ₴

+380 (99) 225-70-70
  • +380 (98) 225-70-70
повернення товару протягом 14 днів за домовленістю
Пускач ПМЛ-1611
Пускач ПМЛ-1611В наявності
2 000 ₴
+380 (99) 225-70-70
  • +380 (98) 225-70-70
Опис
Характеристики
Інформація для замовлення

Пускач ПМЛ-1611

 Реверсивний електромагнітний пускач ПМЛ-1611 у корпусі з кнопкою пуск-реле — електромеханічний пристрій керування й розподілу, що здійснює пуск, розгін, зупинку  електродвигуна, що забезпечує його безперервну роботу, захист електродвигуна та під'єднаних ланцюгів від перевантажень за напруги 660 (В) і частоти 50 (Гц). Крім запуску, під час керування електродвигуном пускач виконує функцію зміни напрямку обертання ротора двигуна, тобто його реверсування, це досягається завдяки зміні порядку чергування фаз.

Завдяки наявності оболонки з високим ступенем захисту IP54, цей пускач можна експлуатувати в умовах, де є бризки, пил і є ймовірність механічного пошкодження пристрою.

Також корпус дає змогу людині більш безпечно експлуатувати пускач, тому що він унеможливлює безпосередній контакт людини з струмопровідними частинами пускача.  Теплове реле, вбудоване в корпус теплового пуска, дає змогу здійснювати захист двигуна від тривалих перевантажень за напругою й обривання фаз.

Структура умовного позначення:

  • 1 — перший габарит пускача (10 А);
  • 6 — пускач реверсивний, з хутро. й електричним блокуванням, з вбудованим тепловим реле;
  • 1 – без кнопок, IP54 — забезпечує повний захист від контакту з зовнішнім середовищем, а також від внутрішніх пошкоджень викликаних пиловим засміченням, а також захист від бризок води з усіх боків;
  • 1 – число і тип контактів допоміжного ланцюга (1 НЗ).

Пристрій пускача:

Пускач ПМЛ-1611 складається з двох контакторів із трьома полюсами, що складаються із осердя та якоря, закріплених на загальній платформі, обладнаних механічним блокуванням, яке запобігає можливості одночасного увімкнення обох контакторів, що може призвести до КЗ.

Принцип роботи:

Основною особливістю реверсивного пуска є можливість запуску зворотного ходу двигуна, який досягається завдяки зміні порядку чергування фаз обмоток статора. Реверсивна збірка являє собою два контактори (КМ1 і КМ2) об'єднані в один.  Блокування, яке вбудоване в схему, не дає змогу обом пускачам увімкнутися одночасно і створити КЗ. Після запуску вперед вмикається перший контактор, у разі запуску у зворотному напрямку «НЗ» контакт вимкне котушку першого контактора, а «але» контакт подасть живлення на котушку другого контактора. Відновлюється реверсування двигуна.

Схема, до опису принципу роботи:

Принципиальная схема реверсивных пускателей

Умови експлуатації:

Основні характеристики пускача:

  1. Номінальна напруга щодо ізоляції: 660 (В);
  2. Номінальний струм головного ланцюга: 10 (А);
  3. Потужність двигуна: 5,5 (кВт).

Рекомендується  монтаж:

  • на рівну поверхню у вертикальному положенні;
  • на висоті над рівнем моря, що не перевищує 2 км;
  • температура довкілля від -45 до +40 °C;
  • у вибухобезпечному середовищі.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити реверсивний електромагнітний пускач ПМЛ-1611 можна зі складу в Дніпропетровську або будь-якою зручною для вас поштовою службою на всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораРеверсивний
Теплове релеТак
Номінальна робоча напруга24 В
Тип керуючого струмуЗмінний
Кнопка "Стоп"Так
Габаритні розміри
Вага2.15 г
Користувальницькі характеристики
Маса2.15
Номінальна напруга втягуючої котушки24, 36, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В)
Максимальна частота включень3600/2400 (вкл/год)
Номінальний робочий струм при напрузі 380, 550, 66010, 6, 4 (А)
Номінальна напруга ізоляції660 В
Номінальний струм головного ланцюга10 А
Потужність двигуна5.5 кВт
Розміри2
Потужність, споживана котушкою контактора, включення/утримання68±8,0/8±1,8 (ВА)
Габаритні розміри143х280х123 (мм)
  • Ціна: 2 000 ₴
