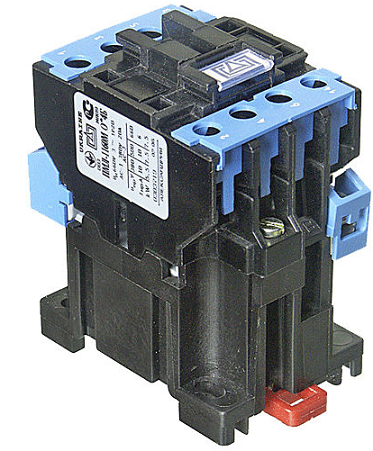

Пускач ПМЛ-2160ДМ

 Електромагнітний пускач ПМЛ-2160ДМ виробництва "Этал", застосовується в стаціонарних електроустановках для запуску на відстані, під час під'єднання пуска до мережі,  запуску та зупинки двигунів із трьома фазами за змінного струму 660 (В) і частоті 50 і 60 (Гц).Нереверсивний Пускач пмл 2160ДМ використовують у стаціонарних установках для дистанційного запуску/установлення трифазних двигунів із високою напругою в мережі. Експлуатація їх у зв'язці з реле ТРЛ (або PTT) виконує захисну функцію в разі обривання фази.

 Приєднання до пуска пмл 2160 теплових реле серії PTT або PTL дає змогу здійснювати захист електродвигуна від перевантажень надмірної тривалості та струмів, які виникають під час обривання фази.

 Можливе використання пускача пмл-2160ДМ в керівних системах із застосуванням мікропроцесорів,  у разі заглушеної вмикальної котушки пристроєм заглушення перешкод, або, якщо керування здійснюється тиристорами.

Структура умовного позначення:

  • 2 — друга величина (25 А);
  • 1 — реверсивне реле не встановлене, нереверсивне збирання;
  • 6 – IP20 – захист, від невеликих твердих тіл, діаметром не перевищує 12 мм, а також захищає людину від безпосереднього контакту з пускачем;
  • 0 — 1 замикальний —  число та тип контактів допоміжного ланцюга;
  • М – модернізований пускач, з можливістю кріплення як на болти, так і на DIN-рейку.

Рекомендована робота пристрою в одному з таких режимів:

  • переривно-тривалого (8 годин роботи);
  • повторно-краткочасному;
  • тривалому;
  • короткочасному.

Пристрій пускача:

Корпус пускача ПМЛ-2160ДМ складається з основи та головки, які виготовлені з литтявої термостійкої пластмаси. В основі якої розташовується нижня частина Ш-подібного осердя системи магнітів з напрямною котушкою. У магнітній головці розміщена верхня частина системи магнітів, з траверсною системою на жорстких кріпленнях, а також «місткові» рухомі контакти.

Принцип роботи:

 У разі надходження на керівну котушку напруги, утворюється електромагнітна індукція, під впливом якої система магнітів змикається, долаючи у такий спосіб протидію пружини повернення. Містокості силових ланцюгів замикаються й змінюється положення в ланцюгах вільних контактів.

 Пристрій працює в декількох режимах: тривалий, переривчасто-кратковремний, поворотно-кратковремний, тривалий. Модернізовані моделі можна кріпити на дин-рейку. Корпус виготовлений із двох частин: головка та основа, матеріал — термостійка пластмаса.

Принципова схема магнітного пуска:

Принципиальная схема магнитного пускателя ПМЛ

Основні характеристики пускача:

  1. Номінальні напруження втягувальної котушки: 24, 36, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В).
  2. Номінальна напруга щодо ізоляції: 660 (В);
  3. Номінальний струм: 25 (А);
  4. Номінальна потужність керованого двигуна: 11 (кВт);
  5. Ступінь захисту IP20.
  6. Максимально допустима частота увімкнень за робочого навантаження 1200 на 60 хвилин.
  7. Вага виробу 530 г.

Експлуатаційні умови:

Рекомендується  монтаж:

  • у вертикальному положенні, на рівну поверхню;
  • на висоті над рівнем моря не вище 2000 м;
  • температура повітря від -45 до +40 °C;
  • у вибухобезпечному середовищі.

Під час експлуатації неприпустимі:

  • вібраційні навантаження;
  • насичення повітря шкідливими газами та пилом;
  • водяні та олійні бризки;
  • прямий вплив сонячного випромінювання.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити електромагнітний пускач ПМЛ-2160М можна зі складу в Дніпропетуванні, або будь-якою зручною для вас поштовою службою на всій території України.



Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораНереверсивний
Теплове релеНі
Номінальна робоча напруга24 В
Тип керуючого струмуЗмінний
Ступінь захисту IP20
Габаритні розміри
Вага0.45 г
Користувальницькі характеристики
Маса0.45
Номінальна напруга втягуючої котушки24, 36, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В)
Максимальна частота включень3600/1200 (вкл/год)
Номінальна напруга ізоляції660 В
Номінальний струм головного ланцюга25 А
Потужність двигуна11 кВт
Розміри50х40 (мм)
Потужність, споживана котушкою контактора, включення/утримання87±13/ 7,6±1,4 (ВА)
Габаритні розміри85х80, 6х56 (мм)
Номінальний робочий струм25, 25, 16 (А)
