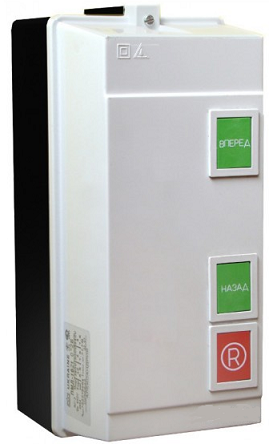

Пускач ПМЛ-2621

 Реверсивний електромагнітний пускач ПМЛ-2621 виробництва "Этал", застосовується в стаціонарних електроустановках для запуску на відстані, під час під'єднання пуска до мережі, виконує запуск і зупинка та реверсування електродвигунів із трьома фазами під час змінного струму 660 (В) і частоті 50 і 60 (Гц). Теплове реле вбудоване в оболонку пускача Пмл 2621, дає змогу здійснювати захист від перевантажень надмірної тривалості та від струмів, що виникають під час обривання фаз, а електро та механічне блокування не допускають одночасного увімкнення контакторів.

Високий ступінь захисту пускача ПМЛ-2621, що забезпечується корпусом зі ступенем захисту IP54 дає змогу експлуатувати пускач у середовищі, у якому:

  • підвищений рівень запиленості;
  • можливе механічне пошкодження пускача;
  • можливі бризки води.

Оболонка дає змогу ізолювати пускач від контакту з людиною, що усуває ризик ураження його струмом.

Структура умовного позначення:

  • 2 — друга величина (25 А);
  • 6 — реверсивний пускач, з вбудованим тепловим реле, електричним і механічним блокуванням;
  • 2 – с кнопками "пуск" и "стоп", IP54 — забезпечує повний захист від контакту з зовнішнім середовищем, а також від внутрішніх пошкоджень, викликаних пиловим засміченням, а також захист від бризок води з усіх боків;
  • 1 — 1 розмикальний —  число та тип контактів допоміжного ланцюга.

Пристрій пускача:

Реверсивний пускач ПМЛ-2621 представляє два контактори, об'єднані в один. Корпус кожного контактора складається з основи та головки, які виготовлені з литтявої термостійкої пластмаси. В основі якої розташовується нижня частина Ш-подібного осердя системи магнітів з напрямною котушкою. У магнітній головці розміщена верхня частина системи магнітів, з траверсною системою на жорстких кріпленнях, а також «місткові» рухомі контакти.

Принцип роботи:

Основною особливістю реверсивного пуска є можливість запуску зворотного ходу двигуна, який досягається завдяки зміні порядку чергування фаз обмоток статора. Блокування, передбачене в схемі не допускає одночасного увімкнення обох контакторів, що може зробити КЗ. Після прямого запуску вмикається перший контактор, у разі реверсивного запуску «НЗ» контакт вимкне котушку першого контактора, а «НО» контакт подасть живлення на котушку другого контактора.

Схема, до опису принципу роботи:

Принципиальная схема реверсивных пускателей

Основні характеристики пускача:

  1. Номінальні напруження втягувальної котушки: 110, 220, 380, 400, 415, 440 (В);
  2. Номінальна напруга щодо ізоляції: 660 (В);
  3. Номінальний струм: 25 (А);
  4. Номінальна потужність керованого двигуна: 11 (кВт).

Експлуатаційні умови:

Під час експлуатації неприпустимі:

  • вібраційні навантаження;
  • насичення повітря шкідливими газами та пилом;
  • водяні та олійні бризки;
  • прямий вплив сонячного випромінювання.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити реверсивний електромагнітний пускач ПМЛ-2621 можна зі складу в Дніпропетруванні або будь-якою зручною для вас поштовою службою на всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораРеверсивний
Теплове релеТак
Наявність корпусуТак
Номінальна робоча напруга24 В
Тип керуючого струмуЗмінний
Кнопка "Вперед"Так
Кнопка "Стоп"Так
Кнопка "Назад"Так
Ступінь захисту IP54
Габаритні розміри
Вага2.64 г
Користувальницькі характеристики
Маса2.64
Номінальна напруга втягуючої котушки110, 220, 380, 400, 415, 440 (В)
Максимальна частота включень3600/1200 (вкл/год)
Номінальна напруга ізоляції660 В
Номінальний струм головного ланцюга25 А
Потужність двигуна11 кВт
Розміри260х52 (мм)
Потужність, споживана котушкою контактора, включення/утримання87±13/ 7,6±1,4 (ВА)
Габаритні розміри143х280х123 (мм)
Номінальний робочий струм25, 22, 16 (А)
