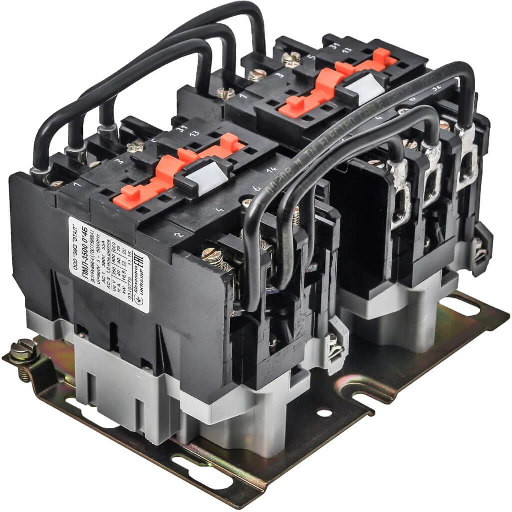

Пускач ПМЛ-3500 40А

Пускач ПМЛ-3500 40А

  • В наявності
  • Код: ETAL3043

4 200 ₴

+380 (99) 225-70-70
  • +380 (98) 225-70-70
повернення товару протягом 14 днів за домовленістю
Пускач ПМЛ-3500 40А
Пускач ПМЛ-3500 40АВ наявності
4 200 ₴
+380 (99) 225-70-70
  • +380 (98) 225-70-70
Опис
Характеристики
Інформація для замовлення

Магнітний пускач ПМЛ-3500

 Електромагнітний пускач ПМЛ-3500 — апарат комутації, призначена для запуску та зупинить електро двигунів на три фази, ротор яких короткозамнутий, а також електроустановки, за допомогою прямого ввімкнення до мережі живлення напругою 660 В/50 Гц. Магнітний пускач пмл 3500 може бути укомплектований  реле PTL або PTT. Це комплектація дає змогу виробляти захист електродвигунів від надмірних тривалих перевантажень і фазового обривання. Контактор ПМЛ-3500 підходить для застосування в системах керування мікропроцесорними механізмами придушення перешкод котушки ввімкнення, а також у разі тиристорного керування.

 Пускач ПМЛ 3500 виготовляється з двох однакових контакторів із рівним один одному номінальним струмом із механічним блакитуванням. Забезпечує нульовим захистом і запобігає мимовільному пуску електро двигуна в разі непланового падіння напруги або зневоднення системи. Категорії застосування АС-3, АС-4. Монтується в шафах керування, а також на DIN-рейку, місця розміщення мають бути повністю захищені від потрапляння пилу та вологи, металевого стружки та інших дрібнодисперсних компонентів, здатних вплинути або зупинити роботу пускача.

Принцип роботи магнітного пускача ПМЛ — 3500:

 Пускач ПМЛ 3500 виготовляється за допомогою з'єднання між собою двох однотипних контакторів одного номінального струм із застосуванням механічної блокування. Цей апарат гарантує нульовий захист і унеможливлює самопродуктивний запуск асинхронного двигуна вже після подавання струму в момент незапланованого зниження напруги або зовсім його відсутності.

Способ монтажа ПМЛ - 3500:

 Монтаж електромагнітного пускача ПМЛ 3500 здійснюється на DIN рейку або на монтажну панель через болтове з'єднання на 4-ті гвинти М5. Перед першим пуском необхідно перевірити цілеспрямованість пуска. У момент роботи пусктеля видається характерний звук — гудіння. Це особливість електромагнітних шельтових систем, що працюють на переманному струмі.

Структура пуска ПМЛ 3500:

  • 3 — третій габарит (40 А);
  • 5 — реверсивність, реле немає
  • 0 — захист — IP00;
  • 0 – 1 замикальний.

Пристрій пускача пмл 3500:

 Цей пристрій містить два контактори, що складаються з якоря та осердя, в'язаних у пластмасовий кожух, на осердя встановлюється котушка, що втягує. Пристрій має Ш-подібну систему магнітів  прямого ходу, система контактів розташовується перед магнітною. Траверсні й обертові елементи електромагнітна є одним цілим, укомплектовані рухомими пружинами и контактами. Пружина повернення розташовується на  керне рухоме частини електромагнітна. На камері дугогашення розташовані приєднувальні контакти для додаткових приставок: контактної групи типу ПКЛ або пневматичної ПВЛ, кнопки «Пуск» або «Стоп» і миготливої лампи.

Основні характеристики пускача:

  1. Номінальна напруга щодо ізоляції: 660 (В);
  2. Номінальний струм головного ланцюга: 40 (А);
  3. Потужність двигуна: 18,5 (кВт).

Опис роботи пуска:

 Характерна відмінність пускача ПМЛ-3500 це допустимість пуску зворотного ходу двигуна. Він виходить у результаті зміни порядку черговості фаз обмоток статора. Реверсивне складання пристрій — це два контактори КМ1 і КМ2 зібрані в один і пов'язані між собою. Вшита в схему вбудована блокування, не пропускає обом пускачам запускатися одночасно і створює КЗ. Після запуску вперед вмикається перший контактор, у разі запуску у зворотному напрямку «НЗ» контакт вимкне котушку першого контактора, а «але» контакт подасть живлення на котушку другого контактора. Відновлюється реверсування двигуна.

Схема, до опису принципу роботи:

Принципиальная схема реверсивных пускателей

Умови експлуатації:

Рекомендується  монтаж:

  • на рівну поверхню у вертикальному положенні;
  • на висоті над рівнем моря, що не перевищує 2 км;
  • температура довкілля від -45 до +40 °C;
  • у вибухобезпечному середовищі.

Під час експлуатації неприпустимі:

  • вібраційні навантаження;
  • наявність у середовищі шкідливих газів і пилу;
  • бризки води та олій;
  • прямий вплив сонячного випромінювання.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

 Купити ПМЛ-3500 можна залишивши заявку в нас на сайті, або зателефонувавши по контактних телефонах. Доставляємо будь-якої зручної для вас поштової служби на всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораРеверсивний
Теплове релеНі
Наявність корпусуНі
Номінальна робоча напруга24 В
Тип керуючого струмуЗмінний
Кількість замикаючих контактів1 шт.
Кількість розмикальних контактів1 шт.
Габаритні розміри
Вага2.85 г
Користувальницькі характеристики
Маса2.85
Номінальна напруга втягуючої котушки110, 220, 380, 400, 415, 440 (В)
Максимальна частота включень3600/2400 (вкл/год)
Номінальна напруга ізоляції660 В
Номінальний струм головного ланцюга25 А
Потужність двигуна18.5 кВт
Розміри100х90х40х50х40 (мм)
Потужність, споживана котушкою контактора, включення/утримання200±35/20±4 (ВА)
Габаритні розміри126х165х143 (мм)
Номінальний робочий струм40, 40, 25 (А)
