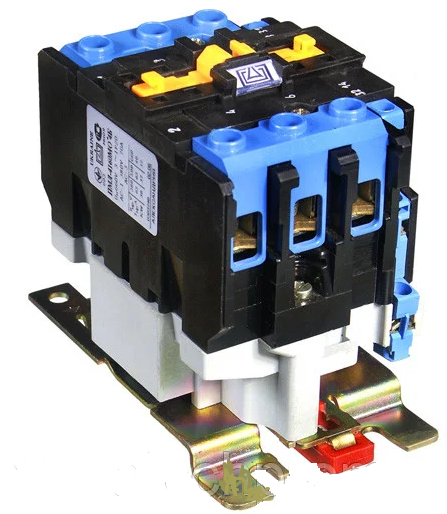

Контактор ПМЛ-4100

Магнітний пускач ПМЛ 4100

 Магнітний пускач ПМЛ 4100 — пристрій для керування електричним двигуном, який виконує такі функції: вмикання/вимикання живлення, реверсування тощо. У сучасному виготовленні електромагнітний пмл 4100 являє собою комплекс із теплового реле, контактні групи, механізм пуску. Апарати діляться на дві великі групи: реверсивні та нереверсивні.

 Пускач ПМЛ-4100 предназначен для дистанційного запуску/установлення станків, ліфтів, станочного та промислового обладнання, трифазних двигуни позначення АС-3. Магнітний пускач не укомплектований тепловим реле, встановлюється окремо, за допомогою реле забезпечується функція захисту електро двигуна від перевантаження критичної тривалості та у момент обривання фаз.

Магнітний пускач пмл 4100 працює за таким принципом: на котушку подається напруга внаслідок чого вона втягує в сердечник, у такий спосіб замикаючи контактні групи. У разі досягнення напруги нижнього кордону відбувається розмиття відпусток.

Принцип роботи пуска ПМЛ 4100:

 В пускач ПМЛ 4100 вбудований один або два контактора, мікросхема, теплове реле, а також додаткові елементи. У момінь спрацьовування контакти змикаються і затримуються в положенні певний період. Надаючи зусилля на зворотну пружину завдяки ЕДС. Яка приводиться в дію котушкою з намагніченим полем. Після закінчення подавання струму на котушку — падає напруга в слідчі чого висять розмиття контактів. Які можна повернути у вихідне положення натисканням на кнопку "Пуск".

Популярні магнітні пускатели ПМЛ:

• пмл 1631
• пмл 3100
• пмл 3500
• пмл 4500

Технічні характеристики пускача 4100:

 Електромагнітний пускач пмл 4100 залежно від моделі нормують згідно з ГОСТом для експлуатації за різних напруги. У маркуванні їх класифікують у такий спосіб: АС-1, АС-2, АС-3, АС-4. Показники основних характеристик наведені нижче:

1.    Верхня межа допустимої напруги — 380 В (залежно від типономіналу).

2.    Номінальний струм — 65 А.

3.    Ступінь захисту пристрою ГОСТ 15150-69 бувають різні з нульовим захистом, 20 та ін.

4.    Напруга котушки 110 В

5.    Пристрій триполюсний.

6.    Теплового реле немає.

7.    Кількість запасних контактів — 2.

8.    Встановлюється на дин-рейку.

9.    Зносостійкістьість механічна: для типу А — 16 млн циклів, для типу Б — 10 млн циклів вимик/вмик.

10. Частота увімкнень за навантаження 1200/60 хв.

11. Маса пристрою 1280 г.

Виріб належить до нереверсивних пускчиків, а це означає, що перша та друга контактні групи з'єднані між собою та встановлені на загальній основі.

Призначення й застосування нереверсивного пуска

 Магнітний пускач ПМЛ 4100 виготовляють відповідно до вимог ГОСТ 2491-82. Виріб необхідний для віддаленого вмикання/вимикання асинхронних трифазних двигунів, а також для пуску промислового обладнання. Крім цього, комутатор спрацьовує як захисний механізм за неприпустимих показників напруги в мережі.

 Замовити та купити ПМЛ 4100 ви завжди можете на нашому сайті. Ми працюємо з особистого складу, постачаємо обладнання постачальникам, енергетикам, на різні підприємства по всій Україні. На всі моделі діє гарантія від виробника. Компанія орієнтована під аварійні ремонти та організує швидку доставку до кінцевого споживача. Доступна ціна та широкий модельний ряд гарантовані.

Структура умовного позначення:

• 4 — четверта величина (63 А);
• 1 — реверсивне реле не встановлене, нереверсивне збирання;
• 0 – IP00 - захисту немає;
• 0 — 1 замикальний —  число та тип контактів допоміжного ланцюга.

Рекомендована робота пристрою в одному з таких режимів:

• переривно-тривалого (8 годин роботи);
• повторно-краткочасному;
• тривалому;
• короткочасному.

Пристрій пуска ПМЛ-4100:

 Корпус пуска ПМЛ-4100 це основа та головка, виготовлений із литої термостійкої пластмаси. В її центрі розташована нижня частина Ш-подібного осердя системи магнітів з напрямною котушкою. В магнітну головку вбудована верхня частина системи магнітів. Встановлена як траверсна система з жорсткими кріпленнями та мостовими рухомими контактами.

Принципова схема магнітного пуска:

Основні характеристики пускача ПМЛ 4100:

1. Напруга котушки магнітного пускача: 24, 36, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В).
2. Номінальна напруга щодо ізоляції: 660 (В);
3. Номінальний струм: 63 (А);
4. Номінальна потужність керованого двигуна: 30 (кВт);

Експлуатаційні умови:

Цей пускач не захищений від механічних пошкоджень і впливу води та вологи, тому вимагає особливих умов експлуатації.

Рекомендується  монтаж:

• у вертикальному положенні, на рівну поверхню;
• на висоті над рівнем моря не вище 2000 м;
• температура повітря від -45 до +40 °C;
• у вибухобезпечному середовищі.

Під час експлуатації неприпустимі:

• Сильні навантаження вібрації;
• Перевищення в  воздухе шкідливих газів і пилу;
• Вплив води і олії;
• Попадання ультрафіолетових променів.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити електромагнітний пускач ПМЛ-4100 можна зі складу в Дніпропетровську або будь-якій зручній для вас поштовій службі на всій території України.
