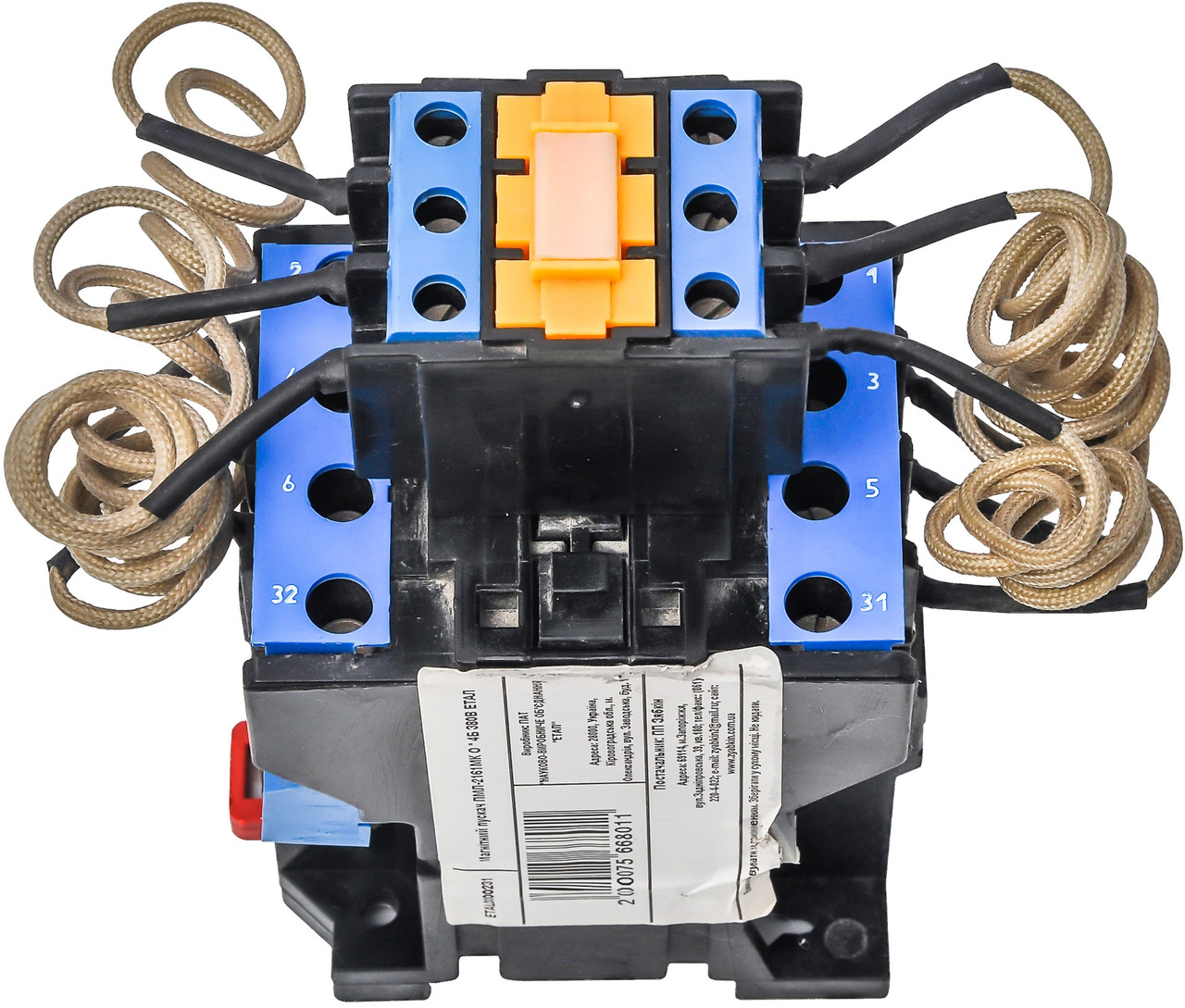

Електромагнітний пускач ПМЛ-4160 ДМК

 Електромагнітний пускач ПМЛ-4160 ДМК конденсаторний застосовується як пристрій комплектації в схемі керування електроприводом, переважно застосовується в стаціонарних приладах для запуску на відстані за допомогою під'єднання  в мережу, зупинки та реверсування електродвіжків із трьома фазами та короткозамкнутим ротором, під напругою до 600 В змінного струму частотою  50, 60 Гц.

Пускач у комплектації з обмежувачами перенапруги (ОПН), може використовуватися в схемах керування, що містять  мікропроцесори.

Під час приєднання теплового реле (РТТ,  РТЛ ) пускач реалізовує захист підконтрольного електродвигуна від  тривалого перенавантаження,  а також струмів, що виникають під час обривання фаз.

Структура умовного позначення:

  • 4 – четвертий габарит;
  • 1 — нереверсивна збірка, не укомплектована тепловим реле;
  • 6 – IP20 – захист, від невеликих твердих тіл, діаметром не перевищує 12 мм, а також захищає людину від безпосереднього контакту з пускачем, захист від вологи не передбачений;
  • 0 — 1 нормально відкритий –  число та тип контактів допоміжного ланцюга;
  • Д — номінальний струм 80 А;
  • М – модернізований пускач, з можливістю кріплення як на болти, так і на DIN-рейку.

Для нормального функціонування пристрою рекомендуються такі режими роботи:

  • переривно-тривалим (8 робочих годин);
  • повторно-краткочасному;
  • короткочасному;
  • тривалого.

Пристрій пускача:

Контактор, вбудований у пускач ПМЛ-4160 ДМК, містить у собі прямоходову Ш-подібну систему магнітів.  Система контактів розташовується перед магнітною. Траверсна та рухома складники електромагнітна являють собою одне ціле. На середньому керні рухомої частини електромагнітна розміщується поворотна пружина. Напрямні, розташовані на дугоподібній камері контактора, дають змогу встановити додаткові приставки:

  • контактну ПКЛ;
  • пневматичну приставку ПВЛ;
  • кнопки «Пуск» або  «Стоп»;
  • сигнальну лампу.

Приєднання теплових реле PTL або PTT відбувається безпосередньо до корпусу пускача.

Принцип роботи:

У разі надходження на керівну котушку напруги, утворюється електромагнітна індукція, яка долає опір поворотної пружини, і завдяки цьому проиходіє змикання системи магнітів. Містокості силових ланцюгів замикаються й змінюється положення в ланцюгах вільних контактів.

Принципова схема магнітного пуска:

Принципиальная схема магнитного пускателя ПМЛ

Основні характеристики пускача:

  1. Номінальна ізоляційна напруга: 660 (В);
  2. Номінальний струм: 80 (А);
  3. Номінальна потужність підконтрольного двигуна: 37 (кВт).

Експлуатаційні умови:

Цей пускач не захищений від механічних пошкоджень і впливу води та вологи, тому вимагає особливих умов експлуатації.

Рекомендується  монтаж:

  • у вертикальному положенні, на рівну поверхню;
  • на висоті над рівнем моря не вище 2000 м;
  • температура повітря від -45 до +40 °C;
  • у вибухобезпечному середовищі.

Під час експлуатації неприпустимі:

  • навантаження від вібрацій;
  • насичення повітря шкідливими газами, парами і пилом;
  • водні і олійні бризки;
  • прямий вплив сонячного випромінювання.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити електромагнітний пускач ПМЛ-4160ДМ можна зі складу в Дніпропетуванні, або будь-якою зручною для вас поштовою службою на всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораНереверсивний
Теплове релеНі
Наявність корпусуНі
Номінальна робоча напруга24 В
Тип керуючого струмуЗмінний
Кількість замикаючих контактів1 шт.
Кількість розмикальних контактів1 шт.
Ступінь захисту IP20
Габаритні розміри
Вага1.44 г
Користувальницькі характеристики
Маса1.44
Номінальний струм головного ланцюга80 А
Номінальний робочий струм80, 80, 50 (А)
Потужність двигуна37 кВт
Габаритні розміри84,5х125х123,5 (мм)
Потужність, споживана котушкою контактора, включення/утримання200±35/20±4 (ВА)
Номінальна напруга ізоляції660 В
Розміри105х40 (мм)
Номінальна напруга втягуючої котушки110, 220, 380, 400, 415, 440 (В)
Максимальна частота включень3600/750 (вкл/год)
