ПМЛ-5500

ПМЛ-5500

  • В наявності
  • Код: ETAL5013

18 000 ₴

+380 (99) 225-70-70
Відділ продажів Vodafone
  • +380 (98) 225-70-70
    Відділ продажів Kyivstar
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
ПМЛ-5500
ПМЛ-5500В наявності
18 000 ₴
+380 (99) 225-70-70
Відділ продажів Vodafone
  • +380 (98) 225-70-70
    Відділ продажів Kyivstar
Опис
Характеристики
Інформація для замовлення

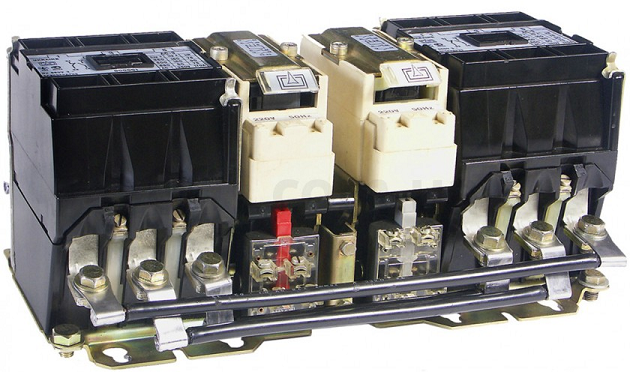

Пускач магнітний ПМЛ-5500

 Реверсивний електромагнітний пускач ПМЛ-5500 на 95А  ― пристрій комутації, призначений для запуску, зупинки та реверсу трифазних асинхронних електронних двигунів, ротор яких короткозамнуть, а також електровстановки, за допомогою безпосереднього під'єднання до мережі живлення напругою 660 В/50 Гц. Магнітний пускач пмл-5500 може бути укомплектований  тепловими релесерій PTL і PTT. Це комплектація дає змогу виробляти захист електродвигунів від надмірних тривалих перевантажень і фазового обривання. Пускач підходить для застосування в системах керівницями мікропроцесорними пристроями під час шунтування пристроєм придушення перешкод котушки ввімкнення, а також у разі тиристорного керування.

Структура умовного позначення:

  • 5 – п'ятий габарит (125 А);
  • 5 – реверсивний, без теплового реле, з механiчним. блокуванням;
  • 0 – IP00;
  • 0 – число та тип контактів допоміжного ланцюга.

Наше підприємство пропонує такі різновиди пускчиків ПМЛ (ціни вказані з НДС)

Найменування Контакти
ПМЛ-5500 1НЗ+1НО
ПМЛ-5501 2НЗ + 2НО
ПМЛ-5502 3НЗ+3НО
ПМЛ-5503 1НЗ+3НО
ПМЛ-5504 1НЗ+5НО

Пристрій пускача:

Цей пристрій містить два контактори, які складаються з якоря та осердя, поміщених у пластмасовий кожух, на осердя встановлюється втягувальна котушка. Пристрій має Ш-подібну систему магнітів  прямого ходу, система контактів розташовується перед магнітною. Траверсна та рухомі частини електромагнітного блока є одним цілим, у них передбачені рухомі пружини та рухомі контакти. Пружина повернення розташовується на середньому керні рухомої частини електромагнітного. На камері дугогашення розташовані приєднувальні контакти для додаткових приставок: контактного типу ПКЛ або пневматичної ПВЛ, кнопки «Пуск» або «Стоп» та сигнальної лампи.

Основні характеристики пускача:

  1. Номінальна напруга щодо ізоляції: 660 (В);
  2. Номінальний струм головного ланцюга: 125 (А);
  3. Потужність двигуна: 55 (кВт).

Принцип роботи:

Основною особливістю контактора ПМЛ-5500 є можливість запуску зворотного ходу двигуна, який досягається завдяки зміні порядку чергування фаз обмоток статора. Реверсивна збірка являє собою два контактори (КМ1 і КМ2) об'єднані в один.  Блокування, яке вбудоване в схему, не дає змогу обом пускачам увімкнутися одночасно і створити КЗ. Після запуску вперед вмикається перший контактор, у разі запуску у зворотному напрямку «НЗ» контакт вимкне котушку першого контактора, а «але» контакт подасть живлення на котушку другого контактора. Відновлюється реверсування двигуна.

Схема, до опису принципу роботи:

Принципиальная схема реверсивных пускателей

Умови експлуатації:

Рекомендується  монтаж:

  • на рівну поверхню у вертикальному положенні;
  • на висоті над рівнем моря, що не перевищує 2 км;
  • температура довкілля від -45 до +40 °C;
  • у вибухобезпечному середовищі.

Під час експлуатації неприпустимі:

  • вібраційні навантаження;
  • наявність у середовищі шкідливих газів і пилу;
  • бризки води та олій;
  • прямий вплив сонячного випромінювання.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити реверсивний електромагнітний пускач ПМЛ-5500 можна зі складу в Дніпропетровську або будь-якою зручною для вас поштовою службою на всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораРеверсивний
Теплове релеНі
Наявність корпусуНі
Номінальна робоча напруга110 В
Тип керуючого струмуЗмінний
Користувальницькі характеристики
Номінальний струм головного ланцюга125 А
Потужність двигуна55 кВт
Потужність, споживана котушкою контактора, включення/утримання200±35/20±4 (ВА)
Номінальна напруга ізоляції660 В
Номінальна напруга втягуючої котушки24, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В)
Максимальна частота включень2400/600 (вкл/год)
Номінальний робочий струм при напрузі 380, 550, 660125, 125, 60 (А)
