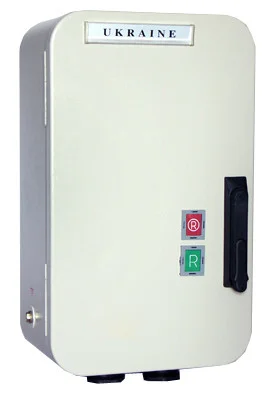

Пускач ПМЛ-5220

Пускач ПМЛ-5220

  • В наявності
  • Код: ETAL5016

14 000 ₴

+380 (99) 225-70-70
Відділ продажів Vodafone
  • +380 (98) 225-70-70
    Відділ продажів Kyivstar
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Пускач ПМЛ-5220
Пускач ПМЛ-5220В наявності
14 000 ₴
+380 (99) 225-70-70
Відділ продажів Vodafone
  • +380 (98) 225-70-70
    Відділ продажів Kyivstar
Опис
Характеристики
Інформація для замовлення

Пускач ПМЛ-5220

 Електромагнітний пускач ПМЛ-5220 у корпусі, з кнопкою пуск-реле та стоп, застосовується  у схемах керування електронними приводами, як комплектуючі пристрій, застосовуються для дистанційного увімкнення методом під'єднання до мережі живлення, у стаціонарних пристроях. Виробляє пуск і зупинку асинхронних електронних двигунів із трьома фазами та інших електроустановок під напругою 660 (В)/50 (Гц). Наявність теплового реле в корпусі пристрою дає змогу виробляти захист від тривалих надмірних перевантажень за напругою й обривання фаз.

Корпус забезпечує дуже високий ступінь захисту пуска IP54, що дає змогу експлуатувати його в складніших умовах, тому що. він понад стійкий до механічних пошкоджень, пилу, бризок води. Крім цього, оболонка гарантує безпечну для людини  експлуатацію, тому що завдяки корпусу немає контакту людини з струмовідними частинами пускачами.

Рекомендована робота пристрою в одному з таких режимів:

  • переривно-тривалого (8 годин роботи);
  • повторно-краткочасному;
  • тривалому;
  • короткочасному.

Структура умовного позначення:

  • 5 – п'ятий габаритний (125 А);
  • 2 – нереверсивний, з тепловим реле;
  • 2 — з кнопками пуск, стоп, IP54 — забезпечує повний захист від контакту з зовнішнім середовищем, а також від внутрішніх пошкоджень, викликаних пиловим засміченням, а також захист від бризок води з усіх боків;
  • 0 – 1НО — вигляд і кількість контактів ланцюга допоміжною.

Таблиця різновидів (ціни з НДС)

Найменування Контакти Роздрібна ціна (гр)
ПМЛ-5220 1НЗ+1НО 5033
ПМЛ-5221 2НЗ + 2НО 5163
ПМЛ-5222 3НЗ+3НО 5292
ПМЛ-5223 1НЗ+3НО 5162
ПМЛ-5224 1НЗ+5НО 5285

Пристрій пускача:

Пускач ПМЛ-5220 складається з якоря та осердя, які поміщені в кожух із пластмаси, на осердя встановлюється втягувальна котушка. Пристрій має Ш-подібну систему магнітів  прямого ходу, система контактів розташовується перед магнітною. Траверсна та рухомі частини електромагнітного блока є одним цілим, у них передбачені рухомі пружини та рухомі контакти. Пружина повернення розташовується на середньому керні рухомої частини електромагнітного. На камері дугогашення розташовані приєднувальні контакти для додаткових приставок: контактного типу ПКЛ або пневматичної ПВЛ, кнопки «Пуск» або «Стоп» та сигнальної лампи.

Основні характеристики пускача:

  1. Номінальна ізоляційна напруга: 660 (В);
  2. Номінальний струм головного ланцюга: 125 (А);
  3. Потужність двигуна: 55 (кВт).

Принцип роботи:

Під час подавання живлення на котушку пускача відбувається притягання якоря до котушки, після цього НО контакти замикаються, а НЗ контакти відкриваються, вимкнення відбувається аналогічним способом — НО розмикаються, а НЗ змикаються. Для цього пружини повернення переміщують рухомі частини пристрою в початкову позицію.

Принципова схема електромагнітного пуска пуска

Принципиальная схема магнитного пускателя ПМЛ

Умови експлуатації

Рекомендується  монтаж:

  • на рівну поверхню у вертикальному положенні;
  • передня висота над рівнем моря 2км;
  • температура повітря від -45 до +40 °C;
  • у вибухобезпечному середовищі.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити електромагнітний пускач ПМЛ-5220 можна зі складу в Дніпропетуванні, або будь-якою зручною для вас поштовою службою на всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораНереверсивний
Теплове релеТак
Наявність корпусуТак
Матеріал корпусуМетал
Номінальна робоча напруга110 В
Тип керуючого струмуЗмінний
Кнопка "Стоп"Так
Кнопка "Пуск"Так
Ступінь захисту IP54
Габаритні розміри
Вага17.6 г
Користувальницькі характеристики
Маса17.6
Номінальна напруга втягуючої котушки110, 220, 380, 400, 415, 440 (В)
Максимальна частота включень2400/600 (вкл/год)
Номінальний робочий струм при напрузі 380, 550, 660105, 105, 60 (А)
Номінальна напруга ізоляції660 В
Номінальний струм головного ланцюга125 А
Потужність двигуна55 кВт
Розміри200х525 (мм)
Потужність, споживана котушкою контактора, включення/утримання200±35/20±4 (ВА)
Габаритні розміри300х225х500 (мм)
