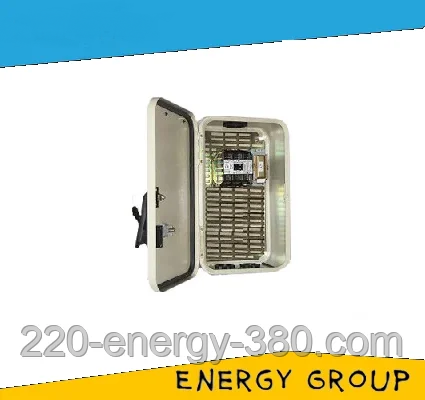

Пускачі ПМЛ-5230

Пускачі ПМЛ-5230

  • В наявності
  • Код: ETAL5019

14 000 ₴

+380 (99) 225-70-70
  • +380 (98) 225-70-70
повернення товару протягом 14 днів за домовленістю
Пускачі ПМЛ-5230
Пускачі ПМЛ-5230В наявності
14 000 ₴
+380 (99) 225-70-70
  • +380 (98) 225-70-70
Опис
Характеристики
Інформація для замовлення

Пускач ПМЛ-5230

 Електромагнітний пускач ПМЛ-5230 в корпусі, з кнопкою пуск-реле і стоп і сигнальною лампою, застосовується в схемах керування електронними приводами, як комплектуючі пристрій, що застосовуються для дистанційного включення методом підключення до живлячої мережі, в стаціонарних пристроях. Здійснює пуск і зупинку асинхронних електронних двигунів з трьома фазами та інших електроустановок під напругою 660 (В) / 50 (Гц). Наявність теплового реле в корпусі пристрою дозволяє виробляти захист від тривалих надмірних перевантажень по напрузі і обриву фаз. Сигнальна лампа здійснює світлову індикацію, і служить візуальним сигналізатором стану пускача.

Корпус забезпечує дуже високий ступінь захисту пускача IP54, що дозволяє експлуатувати його в більш складних умовах, тому що він більш стійкий до механічних пошкоджень, пилу, бризок води. Крім цього оболонка забезпечує безпечну для людини експлуатацію, т. к. завдяки корпусу виключений контакт людини з струмоведучими частинами пускачами.

Рекомендована робота пристрою в одному з таких режимів:

  • уривчасто-тривалому (8 годин роботи);
  • повторно-короткочасному;
  • тривалому;
  • короткочасному.

Структура умовного позначення:

  • 5 – п'ятий габарит (125 А);
  • 2 – нереверсивний, з тепловим реле;
  • 3 – кнопки пуск, стоп і сигнальною лампою, IP54 ― забезпечує повний захист від контакту із зовнішнім середовищем, а також від внутрішніх пошкоджень викликаних пиловим засмічення, а також захист від бризок води з усіх сторін;
  • 0 – вид і кількість контактів ланцюга допоміжної.

Підприємство пропонує такі різновиди пускачів (ціни вказані з ПДВ)

Найменування Контакти Роздрібна ціна (грн)
ПМЛ-5230 1НЗ+1НО 5152
ПМЛ-5231 2НЗ+2НО 5280
ПМЛ-5232 3НЗ+3НО 5409
ПМЛ-5233 1НЗ+3НО 5280
ПМЛ-5234 1НЗ+5НО 5403

Пристрій пускача:

Пускач ПМЛ-5230 складається з якоря і сердечника, які укладені в кожух з пластмаси, на сердечнику встановлюється втягує котушка. Пристрій має Ш-образну систему магнітів прямого ходу, система контактів розташовується перед магнітною. Траверсів і рухливі частини електромагніту є одним цілим, в них передбачені рухливі пружини і рухомі контакти. Пружина повернення розташовується на середньому керні рухомої частини електромагніту. На камері дугогашения розташовані приєднувальні контакти для додаткових приставок: контактного типу ПКЛ або пневматичної ПВЛ, кнопки «Пуск» або «Стоп» і сигнальної лампи.

Основні характеристики пускача:

  1. Номінальна ізоляційне напруга: 660 (В);
  2. Номінальний струм головного ланцюга: 125 (А);
  3. Потужність двигуна: 55 кВт).

Принцип роботи:

При подачі живлення на котушку пускача відбувається притягання якоря до котушці, після цього АЛЕ контакти замикаються, а НЗ контакти відкриваються, відключення відбувається аналогічним чином ― АЛЕ розмикаються, а НЗ змикаються. Для цього пружини повернення переміщують рухомі частини пристрою в початкову позицію.

Принципова схема електромагнітного пускача пускача

Принципова схема магнітного пускача ПМЛ

Умови експлуатації

Рекомендується монтаж:

  • у вертикальному положенні на рівну поверхню;
  • гранична висота над рівнем моря 2км;
  • температура повітря від -45 до +40°С;
  • у вибухобезпечній середовищі.

Рекомендований щомісячний огляд і чищення елементів, в цілях профілактики.

Купити електромагнітний пускач ПМЛ-5230 можна зі складу в Дніпропетровську, або будь-якій зручній для вас поштовою службою по всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораНереверсивний
Теплове релеТак
Наявність корпусуТак
Номінальна робоча напруга110 В
Тип керуючого струмуЗмінний
Кнопка "Стоп"Так
Кнопка "Пуск"Так
Ступінь захисту IP54
Габаритні розміри
Вага18 г
Користувальницькі характеристики
Маса18
Номінальний струм головного ланцюга125 А
Потужність двигуна55 кВт
Габаритні розміри300х225х500 (мм)
Потужність, споживана котушкою контактора, включення/утримання200±35/20±4 (ВА)
Номінальна напруга ізоляції660 В
Розміри200х525 (мм)
Номінальна напруга втягуючої котушки110, 220, 380, 400, 415, 440 (В)
Максимальна частота включень2400/600 (вкл/год)
Номінальний робочий струм при напрузі 380, 550, 660105, 105, 60 (А)
  • Ціна: 14 000 ₴
