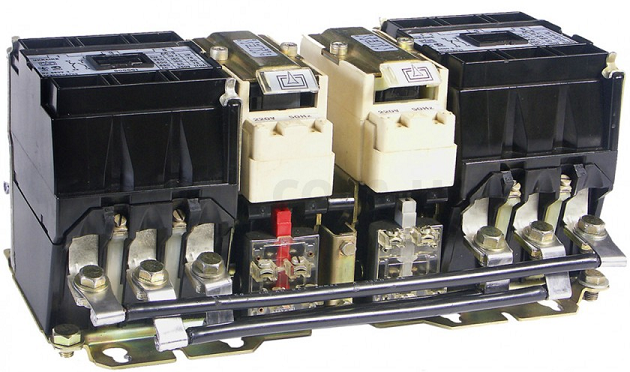

Пускачі ПМЛ-6500
- В наявності
19 000 ₴
- +380 (98) 225-70-70Відділ продажів Kyivstar
Реверсивний пускач ПМЛ-6500 в оболонці застосовується в якості пристрою комплектації в схемі керуючої електроприводом, в основному застосовується в стаціонарних приладах для запуску на відстані за допомогою підключення до мережі, зупинки і реверсування электродвижков з трьома фазами і короткозамкненим ротором, під напругою до 600 В змінного струму частотою 50, 60 Гц.
Структура умовного позначення:
- 6 – шостий габарит (160 А);
- 5 – реверсивна збірка, без теплового реле;
- 0 – відсутні кнопки, IP00 ― захист відсутній;
- 0 – число і вид контактів допоміжної ланцюга.
Підприємство пропонує такі різновиди пускачів (ціни вказані з ПДВ):
Найменування | Контакти | Роздрібна ціна (грн) |
---|---|---|
ПМЛ-6500 | 1НЗ+1НО | 7081 |
ПМЛ-6501 | 2НЗ+2НО | 7340 |
ПМЛ-6502 | 1НЗ+3НО | 7593 |
ПМЛ-6503 | 3НЗ+3НО | 7328 |
ПМЛ-6504 | 1НЗ+5НО | 7585 |
Для нормального функціонування пристрою рекомендуються такі режими роботи:
- уривчасто-тривалому (8 робочих годин);
- повторно-короткочасному;
- короткочасному;
- тривалому.
Пристрій пускача:
Пускач складається з двох контакторів, розміщених на загальній платформі, і оснащених механічним блокуванням, що запобігає одночасне включення обох, що може призвести до КЗ. Кожен контактор містить у собі прямоходовую Ш-образну систему магнітів. Система контактів розташовується перед магнітною. Траверсів і рухлива складові електромагніту являють собою одну ціле. На середньому керні рухомої частини електромагніту розташовується поворотна пружина.
Принцип роботи:
Основною особливістю реверсивного пускача, є можливість запуску зворотного ходу двигуна, який досягається за рахунок зміни порядку чергування фаз обмоток статора. Блокування, передбачена в схемі не допускає одночасного включення обох контакторів, що може справити КЗ. Після прямого запуску включається перший контактор, у разі реверсивного запуску «НЗ» контакт відключить котушку першого контактора, а «АЛЕ» контакт подасть живлення на котушку другого контактора.
Схема, до опису принципу роботи:
Основні характеристики пускача:
- Номінальна ізоляційне напруга: 660 (В);
- Номінальний струм: 160 (А);
- Номінальна потужність підконтрольного двигуна: 75 (кВт).
Експлуатаційні умови:
Даний пускач не захищений від механічних пошкоджень і впливу води і вологи, тому вимагає особливих умов експлуатації.
Рекомендується монтаж:
- у вертикальному положенні, на рівну поверхню;
- на висоті над рівнем моря не вище 2000 м;
- температура повітря від -45 до +40°С;
- у вибухобезпечній середовищі.
Рекомендований щомісячний огляд і чищення елементів, в цілях профілактики.
Купити електромагнітний пускач ПМЛ-6500 можна зі складу в Дніпропетровську, або будь-якій зручній для вас поштовою службою по всій території України.
Основні | |
---|---|
Виробник | Етал |
Країна виробник | Україна |
Тип контактора | Реверсивний |
Теплове реле | Ні |
Наявність корпусу | Ні |
Номінальна робоча напруга | 110 В |
Тип керуючого струму | Змінний |
Користувальницькі характеристики | |
Номінальний струм головного ланцюга | 160 А |
Потужність двигуна | 75 кВт |
Потужність, споживана котушкою контактора, включення/утримання | 200±35/20±4 (ВА) |
Номінальна напруга ізоляції | 660 В |
Номінальна напруга втягуючої котушки | 24, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В) |
Максимальна частота включень | 2400/600 (вкл/год) |
Номінальний робочий струм при напрузі 380, 550, 660 | 160, 160, 80 (А) |
- Ціна: 19 000 ₴
