Пускачі ПМЛ-6230
- В наявності
- Код: ETAL6016
15 000 ₴
- +380 (98) 225-70-70Відділ продажів Kyivstar

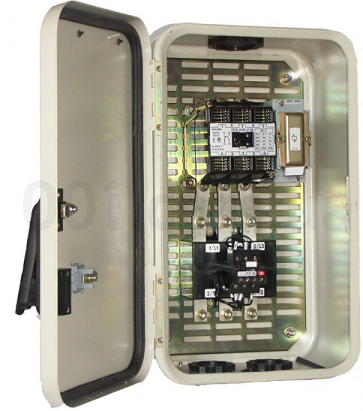

Пускач ПМЛ-6230
Електромагнітний пускач ПМЛ-6230 застосовується в якості пристрою комплектації в схемі керуючої електроприводом, в основному застосовується в стаціонарних приладах для запуску на відстані за допомогою підключення до мережі, зупинки і реверсування электродвижков з трьома фазами і короткозамкненим ротором, під напругою до 600 В змінного струму частотою 50, 60 Гц.
За рахунок вбудованого в оболонку теплового реле пускач здатний реализовывывать захист підконтрольного електродвигуна від тривалої перенавантаження, а також струмів, що виникають при обриві фаз.
Сигнальна лампа здійснює світлову індикацію, і служить візуальним сигналізатором стану пускача.
Висока ступінь захисту, що забезпечується корпусом зі ступенем захисту IP54 дозволяє експлуатувати пускач в середовищі, в якій:
- підвищений рівень запиленості;
- можливе механічне пошкодження пускача;
- можливі бризки води.
Оболонка дозволяє ізолювати пускач від контакту з людиною, що усуває ризик ураження струмом.
Структура умовного позначення:
- 6 – шостий габарит (160 А);
- 2 – нереверсивний, з тепловим реле;
- 3 – з кнопками "пуск", "стоп" і сигнальною лампою, IP54 ― захист від зовнішнього впливу і бризок води;
- 0 – число і вид контактів допоміжної ланцюга.
Підприємство пропонує такі різновиди ПМЛ (ціни вказані з ПДВ)
Найменування | Контакти | Роздрібна ціна (грн) |
---|---|---|
ПМЛ-6230 | 1НЗ+1НО | 5729 |
ПМЛ-6231 | 2НЗ+2НО | 5859 |
ПМЛ-6232 | 3НЗ+3НО | 5988 |
ПМЛ-6233 | 1НЗ+3НО | 5858 |
ПМЛ-6234 | 1НЗ+5НО | 5986 |
Для нормального функціонування пристрою рекомендуються такі режими роботи:
- уривчасто-тривалому (8 робочих годин);
- повторно-короткочасному;
- короткочасному;
- тривалому.
Пристрій пускача:
Контактор, вбудований в пускач, містить у собі прямоходовую Ш-образну систему магнітів. Система контактів розташовується перед магнітною. Траверсів і рухлива складові електромагніту являють собою одну ціле. На середньому керні рухомої частини електромагніту розташовується поворотна пружина.
Принцип роботи:
При надходження на керуючу котушку напруги, утворюється електромагнітна індукція, яка долає опір поворотної пружини, і за рахунок цього відбувається змикання системи магнітів. Містки силових ланцюгів замикаються і змінюється положення в ланцюгах вільних контактів.
Основні характеристики пускача:
- Номінальна ізоляційне напруга: 660 (В);
- Номінальний струм: 160 (А);
- Номінальна потужність підконтрольного двигуна: 75 (кВт).
Експлуатаційні умови:
Даний пускач не захищений від механічних пошкоджень і впливу води і вологи, тому вимагає особливих умов експлуатації.
Рекомендується монтаж:
- у вертикальному положенні, на рівну поверхню;
- на висоті над рівнем моря не вище 2000 м;
- температура повітря від -45 до +40°С;
- у вибухобезпечній середовищі.
Рекомендований щомісячний огляд і чищення елементів, в цілях профілактики.
Купити електромагнітний пускач ПМЛ-6230 можна зі складу в Дніпропетровську, або будь-якій зручній для вас поштовою службою по всій території України.
Основні | |
---|---|
Виробник | Етал |
Країна виробник | Україна |
Тип контактора | Нереверсивний |
Теплове реле | Так |
Наявність корпусу | Так |
Матеріал корпусу | Метал |
Номінальна робоча напруга | 110 В |
Тип керуючого струму | Змінний |
Кнопка "Стоп" | Так |
Кнопка "Пуск" | Так |
Ступінь захисту IP | 54 |
Габаритні розміри | |
Вага | 17.2 г |
Користувальницькі характеристики | |
Маса | 17.2 |
Номінальна напруга втягуючої котушки | 24, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В) |
Максимальна частота включень | 2400/600 (вкл/год) |
Номінальний робочий струм при напрузі 380, 550, 660 | 138, 129, 80 (А) |
Номінальна напруга ізоляції | 660 В |
Номінальний струм головного ланцюга | 160 А |
Потужність двигуна | 75 кВт |
Розміри | 200х525 (мм) |
Потужність, споживана котушкою контактора, включення/утримання | 200±35/20±4 (ВА) |
Габаритні розміри | 300х225х500 (мм) |
- Ціна: 15 000 ₴
