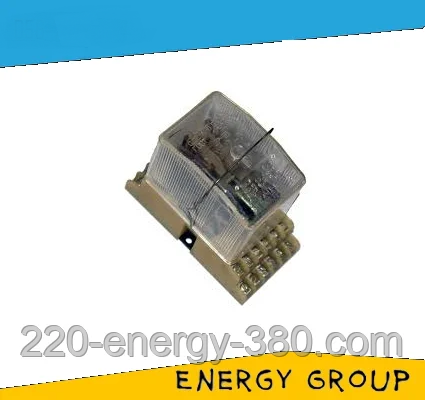

Реле РПУ-2М3

Реле РПУ-2М3

 Реле РПУ-2М3 або проміжне електромагнітне реле як елемент керування використовують в сетях змінного и постійного струмів ACUном до 380 В /50 Гц, DC220 В. Проміжне реле РПУ2-М3 використовується в роботі електричних ланцюгів, а також для автоматики обладнання зі змінним струмом не більш ніж 380 В. У нас на сайті так само представлені реле РПУ-3. Як и більшість подібних пристроїв працюють в 3-х режимах:
• тривалий;
• переривчастий-тривалий (8 годин);
• повторно-кратковремний.
Робочі положення РПУ – вертикальне, разрешен монтаж на різні панели и рейки. На контактух напайки з срібла (згідно з ТУ 0,674 гр на одиницю вироби). Изделия виготовлені по нормам ГОСТ 17325-85.
Структура умовного позначення
Маркування реле представлена в виде буквено-цифрового кода и містить в собі інформацію про основних технічних характеристики типоціленню конструкційних особенностях и тд.
РПУ-2М3 Х ХХ ХХХ, де:
• РЕЛЕ ПРОМЕЖУТОЧНОЕ КЕРУВАННЯ
• 2 – ВКАЗАЄ НА СЕРІЙНИЙ НІМЕР
• М – МОДЕРНІЗОВАНЕ ИЛИ ОБЫЧНОЕ (ЕСЛИ НЕТ «М»)
• Х– ВОБЕРЕЖЕННЯ IP УСТРОЙСТВА (1-00/2-40)
• Х – ЯКИМ СПОСОБОМ НЕОБХОМО ПРИКРЕПИТЬ ПОНЕШЕННЯ ПРОВОДНИКИ (0 ПАЙКА/1 ВИНТЫ)
• Х – ЯК ПІД'ЄДНАТИ ПОНЕШЕННЯ ПРОВОДНИКИ (1 ПЕРЕДНІЙ Спосіб застосування/2 ЗАДНИЙ СПОСОБ)
• Х — ЕМ КотуШКА ПЗ ТИПУ ТОКА (1 DC/ 6 AC)
• XXX – КОНТАКТНА ГРУППА (Кожне ЗАМЫКАЮЩИХ И РАЗМЫКАЮЩИХ):
— 2з+2р/2з+4р/2з+6р
— 4з+2р/4р+4з
— 6р+2з/8з

ПЗ – ВКАЗАЄ НА КЛІМАТИЧНЕ ВИКОРИСТАННЯ И КАТЕГОРІЮ РОЗМІСТЕННЯ
Технічні Характеристики проміжного реле РПУ-2М3

Найменування хар-к Параметри
Ток номінальний/допустимий 6А
UномDC 12-220 В
Uном AC 12-440 В
Споживана потужність
DC/AC 4 Вт/9 В*А
Uном для ізоляції 500 В
Механічна зносостійкістьмлн.циклів ВОDC/AC
при дотримання условий експлуатації, систематичних проверках и тд. 20 /16


Купити реле РПУ-2М3 можна в нас на сайті залишивши заявку в один клік або зателефонувавши в компанію за зазначеними телефонами. Щоденна доставка по всій Україні. Гарантія на всю продукцію 12 міс.
