Силовий автоматичний вимикач E.next 100S, 3p, 50 А

Силовий автоматичний вимикач E.next e.industrial.ukm.100S.50, 3р, 50 А

Автомати E.next e.industrial.ukm.100S.50 реалізовують захист обладнання низького вольтажу і електричних ланцюгів від перевантажень по струму та коротких замикань, і здатний виробляти невелику кількість увімкнень-вимкнень (до 30 що 24 години).

Структура позначення силового автоматичного вимикача 3p, 50А:

• e. — позначення ТМ E.NEXT;
• industrial — серія промислового призначення;
• 100 ― позначення габариту вимикача;
• S ― серія автомата;
• 50 ― номінальний струм вимикача.

Конструктивне виконання вимикача E.next industrial:

Автомат складається з конструктивних частин:

1. Контактних затискачів;
2. Теплового розчіплювача;
3. Електромагнітного розчіплювача;
4. Рухливих контактів;
5. Зводний держак;
6. Дугогасильних камер;
7. Рейки механізму вільного розчіплювача.

Вимикач E.next e.industrial.ukm.100S.50 виготовляється з непідтримувального горіння, стійкого до температур склонаповненого поліаміду. У цьому вимикачі вбудовані електромагнітний і тепловий роз'єднувачі. Тепловий розчіплювач являє собою біметалева пластина, з двох типів металів, під час проходження струму перевантаження вона гріється і згинається, впливаючи у такий спосіб на вільний розчіплювач, який вимикає автомат. У вимикачі вбудований електромагнітний розчіплювач електродинамічного типу, під час надходження струму КЗ металева платина притягується до рами розчіплювача, і впливає на вільний розчіплювач, вимикаючи автомат.

Комплект постачання вимикачів E.next e.industrial:

• міжфазні перегородки;
• комплект метизів для приєднання зовнішніх провідників;
• шестигранник;
• комплект метизів для закріплення на монтажній панелі.

Параметри та технічні характеристики вимикачів E.next e.industrial:

1. Номінальний струм: 50 амперів;
2. Напруга: ~660 Вольт;
3. Частота тока: 50 Герц;
4. Вимикальна здатність: 30 кАмперів;
5. Вимикальна здатність (за 400 В): 15 кАмперів;
6. Маса: 1,1 кілограм;
7. Ізоляційна напруга: 800 вольтів;
8. Зносостійкість механічна: 8500 циклів;
9.  Зносостійкість еЕлектрична: 6000 циклів.
10. Ступінь захисту корпусу: IP30; контактних затискачів: IP00;
11. Робочі температури: від -25 до +40°С;

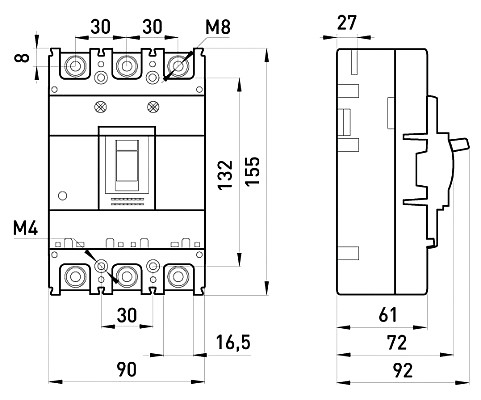

Габаритні та установлювальні розміри автомата E.next e.industrial:

Придбати силовий автоматичний вимикач E.next e.industrial.ukm.100S.50 за доступною ціною можна в нашому інтернет-магазині з доставкою на всій території України.
