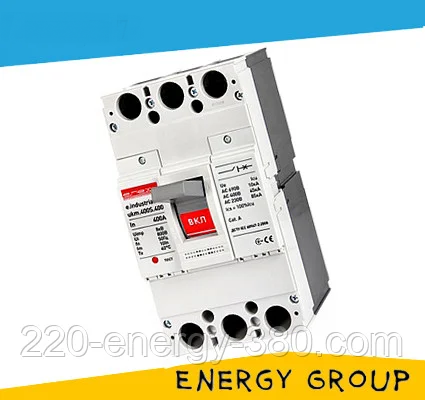

Силовий автоматичний вимикач 3p, 300 А

ПоАвтоматичний вимикач являє собою електронно-механічний пристрій комутації, який призначений для захисту електричних ліній від перевантажень і коротких замикань. Ця серія є силовою та призначена для застосування  у виробничих приміщеннях. У комплекті з вимикачем постачаються: кріпильні мітки для монтажу на панель і під'єднання провідників, шестигранний ключ, міжфазні перегородки.

Поява структури умовного позначення:

• e. — маркування торгової марки Єнекст;
• industrial — серія для застосування в промисловості;
• 400 — показник габариту вимикача;
• S ― серійне маркування;
• 300 ― номінальний струм автоматичного вимикача.

Конструкція та робочий принцип:

Виготовлений зі склонаповненого, не загоряється і стійкого до високих температурних режимів поліаміду. У вимикач вбудований комбінований розчіплювач тепловий — електромагнітний. Тепловий — це пластина з біметала, яка складається з двох типів металів, під час надходження струму на неї відбувається її нагрівання, вона згинається, впливає на вільний роз'єднувач і вимикає автомат. Електромагнітний розчіплювач електродинамічного типу, влаштований так, що металева пластина пришаровується до розчіпної рамки, у такий спосіб впливаючи на вільний розхлюпувач і вимикаючи прилад.

Автомат містить такі конструктивні одиниці:

• контактні затискачі;
• комбінований тепловий електромагнітний розчіплювач;
• ручку зводу;
• дугогасильні камери;
• рейки механізмів вільного роз'єднувача.

Технічні характеристики та параметри силового автоматичного вимикача e.industrial.ukm.400S.300:

1. Номінальний струм: 300 (А);
2. Маса: 5,7 (кг);
3. Захист за КЗ: 10 In
4. Ізоляційна напруга: 800 (В);
5. Захищеність корпусу: IP30; контактних затискачів: IP00;
6. Працездатність в такому діапазоні температур: від -25 до +40°С;
7. Напруга робоча: ~660 (В);
8. Частота струмова: 50 (Гц);
9. Здатність щодо вимкнення: 45 (кА) (при 400 вольтах — 45 (кА));
10. Механічна зносостійкість: понад 4000 циклів, електрична 1000 циклів;

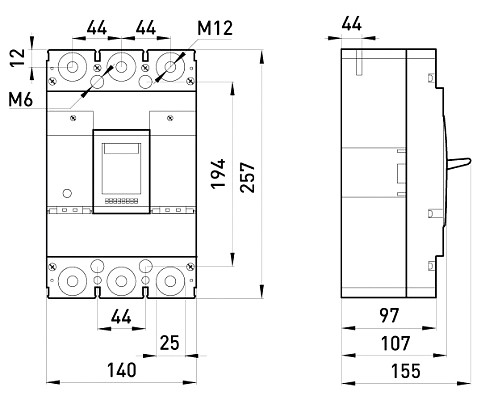

Розмірні параметри вимикача:
