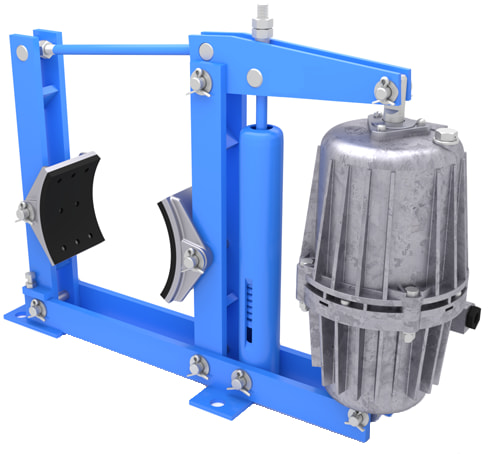

Гальмо ТКГ-160 з ТЕ-16
- В наявності
- Код: TKGE001
від 8 500 ₴
- +380 (98) 225-70-70Відділ продажів Kyivstar
Кранове гальмо ТКГ-160
Гальмо ТКГ 160 — це колодкове гальмо, основне, яке є гідравлічним штовхачом. ТКГ призначений для роботи на лебідках і транспортно-підіймальних машинах. Складається гальмо з таких збірних елементів: підставка, штовхач, важелі, колодки, гвинти, пружини та шток.
Колодкове гальмо ТКГ 160 складається з підставки, пружини зі штовхачем, важелів, колодок гвинтів і штока. Проста конструкція забезпечує високу робочу ефективність. Також є величезна кількість інших моделей кранових гальм ТКГ
Конструкційно передбачений захисний кожух, який запобігає контакту із сонячною радіацією, водою й пилом. Монтажні роботи зі встановлення колодкового гальма проходять у такий спосіб: ТКГ розташований вертикально. Стан має бути загальмований, ТКГ вимкнений.
Технічні характеристики гальма ТКГ 160
Гальмо ТКГ 160 підходить для роботи в помірному кліматі (У ГОСТ 15150-69), категорія розміщення «2». А це означає, що встановлення дозволене тільки під навісом. Вимоги до довкілля:
- невибухонебезпечна;
- t +40...-40 °C0;
- допустимий режим роботи — легкий;
Основні технічні характеристики наведені в таблиці
Найменування характеристик
|
Показники для ТКГ 160 |
Urad, В у разі змінного струму |
380 |
Частота, Гц |
50 |
Гальмівний момент, хв Н |
100 |
d гальмівного шківа, мм |
160 |
Pпотр, Вт |
160 |
Штовхач |
ТЭ30 |
Хід штока, мм |
32/50 |
Розміри, ШхДлхТ, мм |
70х120х5,5 |
Маса, кг |
21,5 |
Гальмо колодкове ТКГ 160 принцип роботи:
Коли гідроштовхач увімкнений, пружини притискають важелі колодок до шківу. Штовхач вмикається, поршень рухає шток до верху, і він розтискає пружини гальма. У такому разі відбувається таке: розрізняються важелі, а шків розтоморожується.
Конструкція ТКГ 160 може трохи відрізнятися. Кожен виробник може незначно змінювати зовнішній вигляд, колір і деякі характеристики гальм. Водночас усі вони виконують однакове завдання і фактично є взаємозамінними.
Опір між корпусом ТКГ і заземленням не більш ніж 0,1 Ом. Ступінь захисту IP54. Під час встановлення важливо закінчити нарізні з'єднання.
Купити колодкове гальмо ТКГ-160 - легого, можна залишити заявку на сайті, й наші фахівці зв'язуватися з Вами упродовж 30-х хвилин. Допоможуть із вибором кранового обладнання й технічно проконсультують за всіма спектрами. Швидка доставка будь-яким зручним перевезенням, гарантія на все кранове обладнання 12 місяців.
Користувальницькі характеристики | |
---|---|
Маса | 21.5 |
Споживана потужність | 160 ВА |
Тип електрогідравлічного штовхача | ТЕ-16, ПЕ-25 |
Час накладання колодок | 0.2 з |
Гальмівний момент | 100 ПВ=100% |
Зусилля на штоку штовхача | 300 Н |
Діаметр гальмівного шківа | 160 не більше |
Хід штока штовхача | 32 мм |
Номінальна напруга | ~220, 380 В) |
- Ціна: від 8 500 ₴
