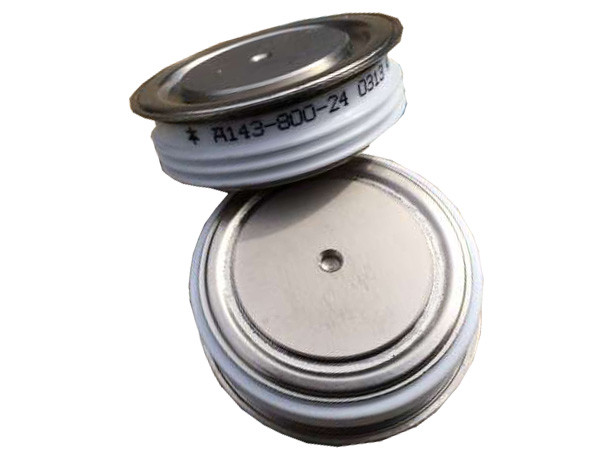

  • Діод Д143, фото 2
вправо
Діод Д143

Діод Д143

  • В наявності

840 грн

+380 (68) 513-24-01
Чорноморець Евген
  • +380 (99) 076-60-53
    Кононенко Андрій
  • +380 (99) 277-06-99
    Мазур Евген
  • +380 (97) 708-23-79
    Диденко Олег (директор)
повернення товару протягом 14 днів за домовленістю
Діод Д143
Діод Д143В наявності
840 грн
Купити
+380 (68) 513-24-01
Чорноморець Евген
  • +380 (99) 076-60-53
    Кононенко Андрій
  • +380 (99) 277-06-99
    Мазур Евген
  • +380 (97) 708-23-79
    Диденко Олег (директор)
Опис
Інформація для замовлення

Силовий діод Д143

 Силовий випрямний діод Д143 - напівпровідник призначений для роботи в установках силового типу і перетворювачах, при постійній і змінній напрузі з частотою 500 Герц. Виготовлений у вигляді таблетки, в корпусі з металокераміки і наповнений інертним газом, його плоскі підстави виконують функції анода і катода, і на корпусі вказується його полярність. У нас можна купити силові діоди Д143 на такі прямі струми: 200, 250, 320, 400, 500, 630, 800, 1000, 1250 Ампер, виробництва Саранськ, Орел, Запоріжжя. Установка діода проводиться всередину охолоджувачів, де він затискається між двома частинами за допомогою болтів, при оптимальному прижимающем зусиллі і співвідношенні осей вдається ефективно відводити тепло, і дозволяє зменшувати електричні втрати. Для даного приладу підходять охолоджувачі серії О143, О243, О343.

Призначення діода Д143:

Діод Д143 є таблетковим діодом загального застосування, який призначений для регулювання та перетворення змінного і постійного струму від значення в 1680 А при частоті 500 ГЦ в ланцюзі з показником напруги від 400В до 1800 Ст. Диодную полярність можна визначити по маркуванню на поверхні корпусу. Тип корпусу діода – PD42, це і є позначення «діод таблетковий». Д143 призначається для роботи в тропічному, холодному і помірному кліматі.

Збираються діоди з охолоджувачем за допомогою з'єднання різьбленням. Для мінімальних електричних втрат, а також максимального відведення тепла, в процесі складання потрібно гарантувати закручивающий обов'язковий момент – своєрідне зусилля для затиснення. Співвідношення досягнутих результатів до необхідних визначає такий показник, як прогин траверсів. Щоб забезпечити кращий відвід тепла на діоді, в процесі складання застосовують спеціальну пасту для теплової провідності КПТ-8, але варто пам'ятати, що це не є обов'язковою умовою в процесі монтажу.

Умовне позначення діода Д-143

Умовне позначення для діода Д143 визначається такими показниками, як:

  • «Д» - позначення низькочастотного діода з таблеткової конструкцією,

  • «143» - позначення конструктивного виконання серії,

  • «1000» - показник прямого середнього струму,

  • «18» - показник класу для напруги, при показнику номінальної напруги до 1800,

  • «УХЛ-2» - позначення кліматичного виконання, застосовується при холодних і помірних кліматичних умовах.

Розбір маркування:

  • Д ― низькочастотний випрямний діод;
  • 1 ― номер модифікації виробу;
  • 4 ― діаметр;
  • 3 ― вказує на конструктивне виконання;
  • 200-1250 ― середній розмір прямого струму Ампер.

Застосування діода Д143

Говорячи про застосування силового діода Д143 як розмагнічуючого і випрямного діода, потрібно згадати про те, що цей прилад застосовують для того, щоб запобігти негативний вплив комутаційного перенапруги. Ще – для низьковольтних випрямлячів гальванічного та зварювального обладнання, для напівкерованих і некерованих мостах випрямного типу, ще – для електричних генераторів на транспорті і в промисловому секторі.

Якщо вас зацікавив діод, то ви можете купити діод Д143, замовивши у нашому інтернет-магазині. Менеджер надасть вам детальну консультацію по товару і його характеристик, допоможе підібрати оптимальний варіант, те, що потрібно саме під ваші запити. Ціна на діод Д143 демократична і відповідає ринковій. Купуючи у нас, ви купуєте якість за доступною ціною.

Напівпровідники серії Д143 в пристроях можуть бути застосовані в якості:

  1. Випрямлячів;
  2. Захисту від перенапруг.

Застосовуються в таких галузях:

  1. В електричних генераторах до тракторів і автомобілів;
  2. Електричному зварювальному обладнанні з низькою напругою.
  3. У випрямлячах гальванічного типу.

Принцип роботи діода Д143

Анод є плюсовим електродом, катод ж – мінусовим. На зовнішній поверхні двох полюсів розташовуються металеві контактні шари, до них приєднані висновки зовнішні. Цей прилад може перебувати в 1 стані з двох – закритому і відкритому.

Розглянемо роботу діода при прямому підключенні. Приєднавши до висновку пристрою постійний струм, а саме до анода надходить + а до катода відбувається відкриття катода. З нього починають проходити струми , їх величина залежна від надійшов напруги, а також від внутрішнього пристрою діодів. Електрони, при включенні, будуть прагнути перейти з однієї області у другу. На граничному переході вони зустрічаються і взаємно поглинаються. Характеристики провідності такого переходу збільшуються, сила опору зменшується, таким чином, через діод надійде прямий струм.

Зворотне включення діода і його робота при цьому. Якщо змінити полярність підключення, то електрони будуть відходити від межі переходу, на самому кордоні з'явиться бар'єрна перешкода свого роду. Ця перешкода буде заважати струму проходити. Незважаючи на це, відбувається непомітний і маленький обмін носіїв зарядів. Втім, цей обмін не впливає на основні процеси і не відіграє суттєвої ролі. Це – зворотний струм.

Діод при прямому і зворотному напрузі. Якщо підключити діод в ланцюг зі змінним струмом, то при позитивним показникам напівхвилі буде відкритим, і буде пропускати прямий струм. При негативній хвилі буде закритий. Цю особливість діода застосовують для того, щоб перетворити змінні показники напруги у постійні, тому й такі прилади мають назву випрямних.

Технічні характеристики діода Д143

Параметри та характеристики:

  • Середній показник прямого струму: 200-1250 Ампер;
  • Маса: 180 грамів;
  • Напруга повторюється, імпульсне: 1000-1800В;
  • Клас: 10-18.

Кремнієвий дифузійний діод. Працює в перетворювачі енергії з перемінними і постійними струмами при частоті до 2 КГЦ. Корпус металокерамічний, таблеткова конструкція.

Показник прямого середнього струму становить 800А.

Зворотне імпульсне повторює напруга становить 1800 Ст.

Примусове, або повітряне охолодження.

На корпусі позначають протилежні висновки.

Не можна довго використовувати прилади на гранично допустимі показники. Несправний діод замінюють аналогічним, який відповідає таким показникам. Якщо прилад застосовують для умов, де переважає висока вологість, то застосовують примусове охолодження. Періодично потрібно очищати діоди від бруду і пилу, це варто робити для того, щоб була нормальна провідність тепла.

Для того, щоб вирівняти струми, застосовують індуктивний дільник струму. Як правило, він може бути магнітним дротом. Вирівняти напругу в перехідному режимі можна з допомогою паралельного підключення на кожний діод конденсатора.

Ні в якому разі не можна торкатися до диоду силового, коли той перебуває під напругою. Це небезпечно не тільки для вашого здоров'я, але і для життя. Тому слід дотримуватися всі правила безпеки при роботі з пристроєм.



Габаритні розміри діода Д143:

Габаритні розміри діода Д143

Експлуатація неприпустима:

  1. У середовищі з агресивними газами та речовинами, здатними вплинути на параметри приладу або викликати корозію;
  2. У разі наявності випромінювань здатних завдати шкоди.

 Купити силовий діод Д143 в Дніпропетровську можна оформивши замовлення на сайті, зв'язавшись з нами і забравши замовлення з офісу за адресою Авіаційна 39, або доставкою будь-транспортною службою по всій Україні.
