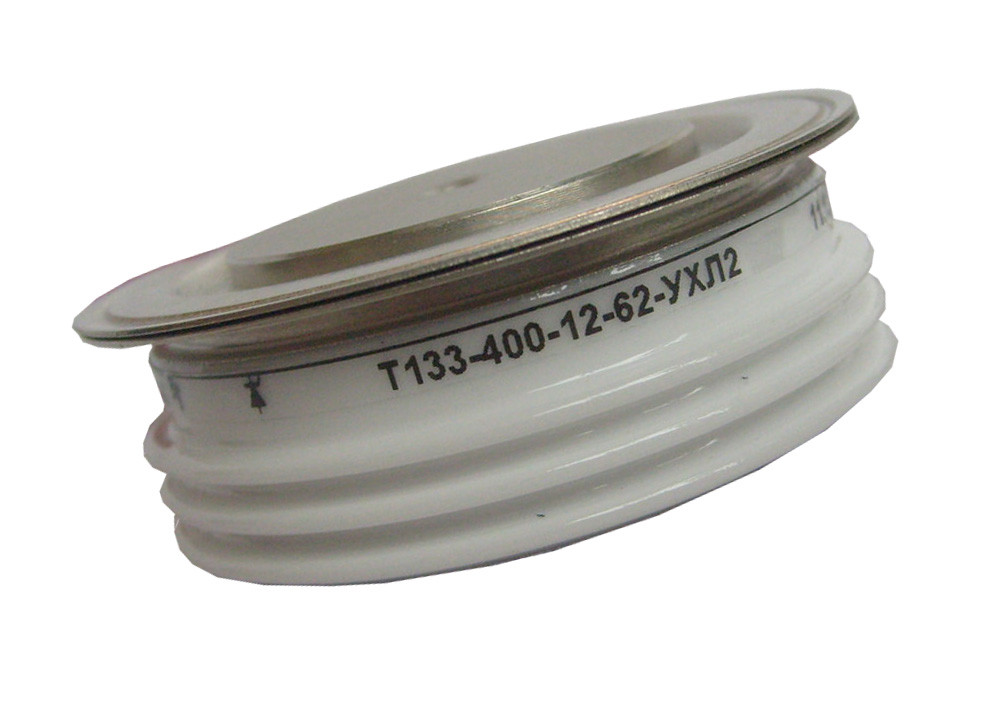

Тиристор Т133

Тиристор Т133

  • В наявності

420 грн.

+380567677177
тел./факс.
  • +380685943173
    Kyivstar
  • +380666064355
    МТС
  • Графік роботи
  • Адреса та контакти
повернення товару протягом 14 днів за домовленістю
Тиристор Т133
Тиристор Т133В наявності
420 грн.
Купити
+380567677177
тел./факс.
  • +380685943173
    Kyivstar
  • +380666064355
    МТС
Опис
Інформація для замовлення

Тиристор Т133

Являє собою силовий електронний ключ, який здійснює роботу при постійному і змінному струмі і не є повністю керованим. Поданням керуючого сигналу здійснюється переклад напівпровідниках у включений стан. Вимикається цей пристрій певними заходами, які призводять до падіння прямого струму до нуля. Тиристор поміщений корпус металокерамічний який виготовлений у вигляді плитки, і складається з притискних контактів і мідних виступаючих електродів. Зниження теплового і електричного опору досягається за рахунок оброблення поверхонь контактів кремнієве покриття і срібних прокладок. Стабільність характеристик при експлуатації забезпечується інертним газом яким наповнюється корпус пристрою.

У нас можна придбати такі різновиди напівпровідників:

  • Т133-320;
  • Т133-400;
  • Т133-500.

Клас від 8 до 22.

Призначення тиристора Т133

Тиристор – це напівпровідниковий ключ, конструкція якого являє собою чотири шари. Вони володіють здатністю переходити з одного стану в інший – із закритого у відкрите, і навпаки.

Т133 є таблетковим низькочастотним тиристором. Призначається для виконання робіт перетворювального пристрою, для ланцюгів з перемінними і постійними струмами, для силової установки різної конфігурації. Виготовлені в металлокерамическом корпусі з функцією двостороннього охолодження.

Показник допустимого максимального прямого середнього струму при відкритті – 320 А.

Умовне позначення тиристора Т133

Якщо розбирати схему для умовного позначення тиристора Т133, то її можна приблизно зобразити у такому вигляді – ТХХХ-Х-Х-ХХ, де –

  • «Т» - позначення тиристора,
  • «Х» - позначення порядкового номера виконання конструкції,
  • «Х» - діаметр корпусу, згідно з ГОСТом 20859. 1-89,
  • «Х» - конструктивне виконання корпусне згідно з ГОСТом 20859. 1-89,
  • «Х» - показник допустимого максимального середнього струму при відкритому положенні, вимірюваний в А,
  • «Х» - для позначення класу повторюваного напруги,
  • «Х» - позначення групи по критичних швидкостей наростаючої напруги при закритому положенні,
  • «Х» - позначення групи для часу відключення.

Умовне позначення:

  • Т ― низькочастотний тиристор;
  • 1 ― номер модіцікаціі;
  • 3 ― діаметр корпусу;
  • 3 ― виконання;
  • 320-500 ― величина струму при відкритому тиристорі (А).

Застосування тиристора Т133

Т133 застосовують для того, щоб керувати двигуном постійного струму, у повністю керованих випрямних мостах, у регуляторах з перемінними струмами, для м'якого і плавного запуску електричного двигуна з перемінними струмами, для електроприводу високовольтних синхронних двигунів при показниках потужності до 30 МВт.

Тиристор Т133 застосовуються в:

  • схемах керуючих радіоелектронікою;
  • регуляторах взаємодіючих з перемінним струмом;
  • зварювальних установках.

Принцип роботи тиристора Т133

Варто врахувати, що складається тиристор з 3 висновків – катода, анода, керуючого електрода. Полярність таблеткового тиристора визначають по маркуванню на приладі. Напівпровідники встановлюють до охолоджувача для того, щоб гарантувати оптимальні параметри.

Якщо знизиться електричне або тепловий опір, то це свідчить про застосування кремнієвого покриття на поверхні контактів. Стабільні показники при роботі гарантує інертний газ, їм наповнений корпус приладу.

Врахуйте, що тиристор полууправляем, якщо він отримає сигнал від головного об'єкта, він всього лише включається. Для вимикання приладу потрібно застосувати додатково дії, що призводять до того, що рівень по напрузі опуститься до нульового показника.

Принцип роботи полягає у застосуванні силових електричних полів. Для переходу з одного режиму в іншій застосовують спеціальну методику управління. Внаслідок цього струми в тиристорі рухаються по одному напрямку. При виключенні тиристор витримує і зворотне, і пряме напруга.

Технічні характеристики тиристора Т133

Ключові особливості тиристора такі:

  • Металлостеклянный герметичний корпус з контактами притискного типу,

  • Таблеткова конфігурація для застосування 2-стороннього способу охолодження,

  • Посилення всередині сигналів для управління,

  • Невеликі втрати при відкритому положенні,

  • Відповідність зарубіжному аналогу міжнародному стандарту,

  • Можливість паралельного і послідовного підключення.

Якщо вас зацікавив цей прилад, то ви можете купити тиристор Т133, Т133 400, Т133 320 замовивши його на нашому сайті. Ціна на тиристор Т133 адекватною і відповідає якості.

Характеристики напівпровідників:

  • Номінальний прямий струм ― 160 ― 320А;
  • Повторювана імпульсна напруга -1000-1800В;
  • Час включення ― 120мкс;
  • Клас ― 10-18.

Технічні характеристики приладу:

  • Імпульсне періодичну напругу при закритому положенні, а також повторювана імпульсна напруга зворотного типу становить від 400 до 1800,

  • Показник допустимого максимального середнього струму при відкритому положенні становить значення в 470 А, 590 А,

  • Показник допустимого максимального діючого струму при відкритому положенні дорівнює значенню 920 А,

  • Показник для ударного струму при відкритому положенні складає 8.0 КА,

  • Максимальное значение температуры для переходов – 125 градусов по Цельсию,

  • Показатель импульсного напряжения при открытом положении равен 1256 ВА,

  • Показатель для порогового напряжения тиристоров при открытом положении равен 1.05 В,

  • Показатель для динамического сопротивления при открытом положении составляет значение 0.68 МОМ,

  • Показатель импульсного повторяющегося тока при закрытом положении, а также показатель импульсного повторяющегося обратного тока равен 30 МА,

  • Показатель для критической скорости наращивания напряжения при закрытом положении равен значению  200-1600 В мкс,

  • Значення для постійного відпираючого струму управління – 250 МА,

  • Значення для відпираючого постійної напруги керування одно 2.5 В,

  • Значення критичної швидкості наростання струму при відкритому положенні дорівнює 200 А мкс.

Для тиристора рекомендуються охолоджувачі типу ОМ103. Застосовуваний тип охолодження – природне повітряне або примусове. Топономинал, як і полярні висновки, як правило, виробник вказує на корпусі.

Умови експлуатації напівпровідникових пристроїв:

  • температура навколишнього середовища від -60 до +55°С;
  • тиск атмосфери 86-106кПа;
  • пожежо - і вибухобезпечні умови роботи;
  • отсутствие в среде  химически активных паров и излучений способных повлиять на параметры полупроводника;
  • влажность среды до 98% при температуре воздуха +35°С;
  • вибрации от 0,5 до 100 Гц.

Данное устройство совместимо с такими типами охладителей:

  • О143;
  • О243;
  • О343.

Габаритные размеры тиристора:

Габаритные размеры тиристора Т133

Наше предприятие находится в Днепропетровске, купить тиристор Т133 можно с доставкой по всей Украине любой транспортной службой.

  • Ціна: 420 грн.
