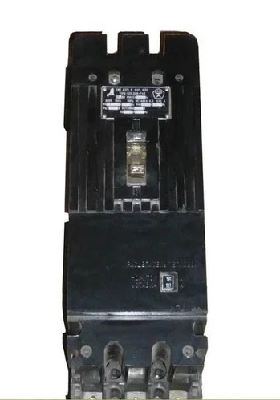

Автоматичний вимикач А3726 ФУ3

Автоматичний вимикач А3726 ФУ3

  • В наявності
  • Код: 900111243

2 300 грн

+380 (68) 513-24-01
Чорноморець Евген
  • +380 (99) 076-60-53
    Кононенко Андрій
  • +380 (99) 277-06-99
    Мазур Евген
  • +380 (97) 708-23-79
    Диденко Олег (директор)
повернення товару протягом 14 днів за домовленістю
Автоматичний вимикач А3726 ФУ3
Автоматичний вимикач А3726 ФУ3В наявності
2 300 грн
Купити
+380 (68) 513-24-01
Чорноморець Евген
  • +380 (99) 076-60-53
    Кононенко Андрій
  • +380 (99) 277-06-99
    Мазур Евген
  • +380 (97) 708-23-79
    Диденко Олег (директор)
Опис
Характеристики
Інформація для замовлення

Автоматичний вимикач А3726

 Вимикач А3726 предназначен для комутації електричних мереж зі змінною напругою до 380 Вольт змінного з частотою 50 або 60 Герц і з постійним 440 вольтів. і під час роботи можуть бути в трьох станах: увімкнено, вимкнено та стан. У разі відхилення струму від номінального відбувається вимикання автомата, завдяки цьому забезпечується захист підконтрольних установок від перевантажень і коротких замикань, також автомат А3726 придатний для періодичних комутацій (до 3 на годину). У разі токових перевантажень вимкнення автомата відбувається у зворотно пропорційній залежності від струмів, у разі КЗ вимикається миттєво.

Призначення автоматичного вимикача А 3726

 Автоматичний вимикач А3726 250а  є пристроєм, призначеним для комутування електричної мережі з урахуванням змінної напруги на 380 В, за частоти 50, 60 ГЦ, або ж за постійної напруги 440 В.

Під час роботи є в стані: «ввімкнено», «вимкнено».  Якщо струм відхиляється від номінальних показників, то автомат вимикається, за допомогою такої опції гарантований захист підконтрольного встановлення від короткого замикання або перевантаження. Автоматичний вимикач А3726 250а застосовується для періодичної комутації — до трьох циклів на годину. Якщо відбудеться струмове перевантаження, то автомат вимикається з урахуванням пропорційної зворотної залежності від струму. Якщо ж відбулося коротке замикання, то вимкнення відбувається негайно.

Виготовляються в таких конструктивних виробленнях:

  1. Стаціонарном;
  2. Висувний;
  3. З ручним приводом;
  4. З електричним приводом.

У продажу є такі автоматичні вимикачі А3726

Виготовлення
ФУЗ
БУЗ

Розбір маркування автоматичного вимикача А3726 У3 (160А, 250А):

  • А — серія вимикача;
  • 37 — номер серії пристрою;
  • 2 — другий габарит автомата;
  • 6 ― триполюсний;
  • У ― показник кліматичного виконання;
  • 3 ― категорія за розміщенням.

Умовне позначення автоматичного вимикача А3726

Структурне позначення автоматичного вимикача А3726 позначається в такий спосіб: А37ХХХХ ХХ, де:

  • А37 — серія вимикача автоматичного,
  • Х — величина вимикача.

Номінальне значення струмів для вимикача А3726:

  • «7» - от 16 до 160 А,
  • «1» - от 16 до 160 А,
  • «2» — від 160 до 250 А,
  • «3» — від 250 до 630 А,
  • «8» — від 160 до 250 А,
  • «9» — від 250 до 630 А.
  • Х — кількість полюсів, наявність розчіплювача.
  • Х — струмообмежна здатність вимикача А3726
  • XX — кліматичне виконання, а також категорія розміщення.

Застосування вимикача А3726

Сфера застосування автомата А3726 вельми різноманітна, так А3726 застосовується для судом необмеженого району плавання, для електричного обладнання на кораблях необмеженого району перебування, для стаціонарних і пересувних установок, для мереж Активних електростанцій, у цьому разі можна говорити про висувний вимикач.

Принцип роботи автомата А3726

Перш ніж почати розмову про принцип роботи, треба усвідомити сам пристрій автомата А3726 250а. Конструкція містить такі складники, як-от змикання і розмикання ланцюгів важеля, клема гвинтова з приєднаним дротом, що утримує засувка, нерухомий і рухливий контакт, що регулює комутацію електрочеп.  У вимикачі застосовуються розчіплювачі. Вони потрібні для того, щоб розімкнути контакти. Конкретно, це комбіновані розчіплювачі. Його основу становить електромагнітний і тепловий розчіплювач.

Тепловий представлений біметалевими пластинами, що нагріваються від струму, завдяки цьому пластини можуть зігнутися, запустивши процес розчіплення контактів. У кожному полюсі автомата вбудовують розчіплювач електромагнітний.

Якщо виникає струм КЗ, то магнітний якір тягнеться в бік сердечника, діючи на систему керування, водночас відбувається роз'єднання контакту. Дуже важливу роль відіграють і камери дугогашення, оберігаючи пристрій від електродуги, якщо відбудеться розчеплення контакту.

Принцип роботи вимикача А3726 250а  нескладний і полягає в тому, що під час перевантаження в захищеній ділянці ланцюга струм, який проходить, нагріває біметалевої пластини. Пластина під температурним впливом нагрівається, вигинається, тисне на важіль, він впливає на вільний розчіплювач. Якщо струм зростає, то показник витримки для вимкнення стає меншим.  Прохідний струм має властивість збільшуватися, магнітні поля водночас теж збільшуються, переміщаючи осердя. Останній і перемкне важіль розчіплювача.

Якщо вас зацікавити автоматичний вимикач А3726, ви зможете купити  вимикач А3726, зайшовши в наш інтернет-магазин і ознайомившись із представленим асортиментом, зокрема. Представлені автоматичні вимикачі модифікації А3726 фуз,  А3726 буз, А3726 250а.

Ціна вимикача  А3726 відповідає вимогам ціна-якість і відповідає  заявленою на сайті.

Технічні характеристики автоматичного вимикача А3726

До основних технічних параметрів  вимикача А3726 відносять такі, як:

  • Показник для номінального струму становить значення 250 А,

  • Кількість фаз — три,

  • Наявність нетокоугранючого вимикача,

  • Тип розчіплювача — PT, РЕ.

Також важливі такі характеристики, як-от:

  • Наявність полюсів — два або три,
  • Показник номінального струму для теплового розчіплювача — 160 А, 200 А, 250 А,
  • Уставка за показником початкового струму для спрацьовування у сфері перевантажень струму кратна номінальним показникам струму для теплових розчіплювачів 1,3
  • Уставка за показником спрацьовування струму для максимальних електромагнітних розчіплювачів за струмом становить 2500 А.
  • Показник робочої номінальної здатності до вимкнення в КА —
  1. З урахуванням номінальної напруги 380 В змінний струм становить 35,
  2. З урахуванням номінальної напруги 660 В змінний струм становить 19,
  3. З урахуванням номінальної напруги 440 В змінний струм становить 100,

Показник стійкості до зношування становить:

  • Кількість загальних циклів — ВО 16 тисяч.
  • Кількість циклів під час навантаження — 10 тисяч.

Показники для габаритних розмірів з урахуванням таких значень, як глибина, висота, а також ширина, становить 157 на 320 на 150 міліметрів.
Вага за умови стаціонарного виконання становить вісім із половиною кілограмів.  За наявності електромагнітного приводу — дванадцять і шість кілограмів.

Габаритні та установлювальні параметри:

Автоматический выключатель А3726

Купити автоматичний вимикач А3726 можна замовивши на нашому сайті або ж зателефонувавши нашим менеджерам.

Основні
Вага8 кг
Виробник ХЕМЗ
Країна виробникУкраїна
Ступінь захисту IP20
Комутаційна зносостійкість3000 циклів
Тип ПЗВВимикач
Технічні характеристики
Номінальний струм160 А
Користувальницькі характеристики
Номінальна напруга380, 660 (В)
