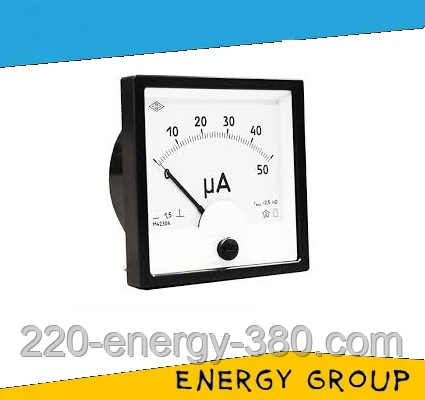

Амперметр М42301, М42303

Призначення амперметра 42301

Амперметр є вимірювальним приладом, який допомагає визначати силу струму (в Амперах). Шкала амперметра позначає міліметри, мікроампери, ампери, кілоампери  Залежно від меж вимірювань пристрою.

Призначається амперметр 42301 для того, щоб заміряти струм або ж напруги на електричній лінії в умовах із постійним струмом. Визначає величини струму в межах від 100 МА до 15 А, за стану напруги від 1 В до 600 В. Виконуються з наявністю стрілки на середині або на початку вимірювальної шкали.

Умовне  позначення  амперметра 42301

Амперметр 42301 має своє позначення, яке встановлюється відповідно до ГОСТу. Усоловними показниками маркують клеми, шкали та корпус. Нижче наводяться ці позначення.

Показник вимірюваних величин. Має, зазвичай, на поверхні шкали, у формі вимірювальних одиниць, під які виготовлений прилад. З урахуванням найменування одиниці для вимірювання величин і дають назву для приладу.

Показник точності. Показник точності позначають як число, що наноситься на шкалі приладу.

Частота, а також рід струму. Прилад для визначення струму в ланцюгу позначаються на шкалі так: з урахуванням постійного струму «=», з урахуванням змінного струму «~ »,  з урахуванням змінного та постійного струму « ⁇ ».

Положення пристрою під час роботи, а також показник випробувальної напруги на ізоляції. У разі відхилення механізму в робочому стані допустимого показника додаткові похибки не перевищують величини класу для точності цього механізму.

Застосування амперметра 42301

Амперметр 42301 широко застосовується для різної комплектації для вимірювального щита, який обладнують для промислових та енергетичних підприємств. Амперметр застосовують, зокрема й для об'єктів, які ремонтують  та обслуговують електронну техніку.

Принцип роботи амперметра 42301

Амперметр електродинамічний складається з рухомої й нерухомої котушок,  з'єднаних паралельно або послідовно.  струм, що проходить через котушку, вступає у взаємодію між собою, як результат — рухома котушка зі приєднаною до неї стрілкою відхиляється. У процесі ввімкнення в контур електричний наступають послідовні з'єднання навантаження з амперметром.

За великої сили струму або за високої напруги, виробляють з'єднання за допомогою трансформатора.

Спрощений варіант для класичної схеми амперметра 42301 працює в такий спосіб. На вісь кронштейна паралельно з постійними магнітами встановлюють якір зі стрілкою. Постійні магніти діють на якір, це передає йому властивості магніту. Якір водночас переміщається вздовж силової лінії, ця лінія розташовується також уздовж магнітів.

Це розташування якоря відповідає «нульовому» розташуванню стрілок на приладовій панелі. Якщо струм генератора або батареї проходить через шину, то біля неї виникне магнітний потік. Силова лінія цього потоку в тому місці, де є якір, перпендикулярна силовим лініям на постійних магнітах.

Магнітний потік, який створюється за допомогою електричного струму, чинить дію на якір, який прагне повернутися на 90 градусів. Потік, який утворилася в постійних магнітах. Меше йому повернутися відповідно до початкового положення. Від показників, як-от напрямок і величина електроструму, що йде по шинах, залежать показники взаємного впливу 2 магнітних потоків.

Технічні характеристики амперметра 42301

Говорячи про технічні показники амперметра 42301, потрібно згадати такі його параметри, як:

• Розмір лицьової частини становить шість на шість сантиметрів.

• Необхідні вирізи для щита — діаметр — 57,5 міліметра.

• Клас міцностей — 1,5; 2,5.

• Вага не перевищує 0,15 кілограма.

• Допускається температурний діапазон для повітря приміщення — від мінус 50 до плюс 60 градусів за Цельсієм.

Амперметри виготовляють у 2 конструктивних рішеннях:

• з наявністю рухомого осердя, який виготовляють із магнітних м'яких матеріалів, а також із наявністю плоскої котушки;
• з 2 осердям — нерухомим і рухливим, а також із наявністю круглої котушки.

Власне амперметр — це щитовий прилад магнітної електричної системи, з наявністю магніту всередині рамки. Вимірювальна система приладу містить у собі магнітну систему — магнітопровід і обойма, відрахований пристрій — покажчик і шкалу, а також рухому частину на екрані.

Пристрій виконує з елементами, як-от: рівномірна шкала, нульова позначка на краях або всередині самого діапазону вимірювання, довга шкали, становить 60 мм. Шкала підсвічується зовнішнім джерелом світла через бічну стулку на кришці пристрою. Корпусні елементи пристрою виготовляють із пластику.  Ці елементи захищають вимірювальний механізм від небажаних явищ, як-от: пошкодження, забруднення, потрапляння всередину пристрою бризок і частинок пилу.

Конструктивна модифікація корпусної частини амперметра гарантує надійний захист із лицьових панелей значення — IP50 або ж IP54, для струмовідної частини показник становить значення IP00.

Якщо вас зацікавити амперметр 42301, то ви можете ознайомитися з асортиментом цього товару, представленого на нашому інтернет-магазині. Купити амперметр 42301 ви зможете, зробивши замовлення з сайту. Водночас не виходячи з дому!  Треба сказати, що на амперметр 42301 ціна дуже прийнятна та відповідає ринковій.  Поспішайте придбати товар до Нового Року.

Ці пристрої випускаються у двох конструктивних виробленнях:

1. З рухомим осердям із м'якого магнітного матеріалу та котушкою в плоскому виготовленні;
2. З двома осердям (рухомий і нерухомий) і круглою котушкою.

Наше підприємство пропонує ці амперметри Чебаксарського виробництва з доставкою по Україні.
