Пускач ПМЕ-071

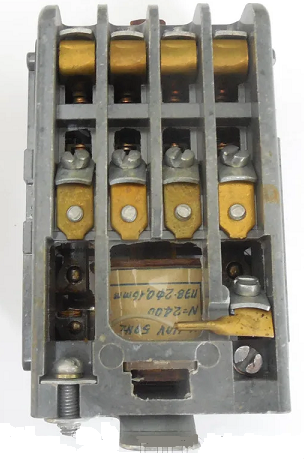

Магнітний пускач ПМЕ-071

 Пускатель ПМЕ-071 виготовлений у відкритому виконанні, використовується в стаціонарних електроустановках, для запуску на дистанції завдяки безпосередньому під'єднанню до мережі та вимкненню. Здійснює взаємодію з асиметричними електродвигунами з короткозамкнутим ротором. Пускатель ПМЕ-071 призначені для роботи під змінною напругою від 127 до 500 вольтів за частоти 50 Герц і з постійним до 220 вольтів. Встановлення на пускач теплового реле серії PTL або PTT дає змогу здійснювати його захист від тривалих перевантажень і струмів обривання фаз. Під час шунтування вмикає котушки пристроєм заглушення перешкод з'являється можливість використання пристрою в системах керування мікропроцесорною технікою.

Розшифрування структури умовного позначення електромагнітного пуску ПМЕ-071:

• 0 — розмір пуска, відповідно до номінального струму. Для цього габариту струм дорівнює 4 Амерам;
• 7 — відкрите виготовлення, 4 замикаючі та 4 блок-контакти, що розмикають;
• 1 — без теплового реле, збирання нереверсивне.

Оптимальні умови роботи пуска :

Рекомендований монтаж у разі:

• Не вище 1000 метрів над рівнем моря;
• Температура в приміщенні від -40 до +40 °C;
• Відносна вологість довкілля не більш ніж 90% за температури +20 °C;
• Монтаж на вертикальну поверхню, допустиме відхилення до 5° в будь-який бік.

Заборонена експлуатація:

• У вибухонебезпечних і пожежонебезпечних умовах;
• У разі прямого потрапляння сонячного випромінювання;
• У разі сильних навантажень від ударів і вібрацій.

Параметри та характеристики ПМЕ-071:

1. Номінальна напруга: 380 Вольтів;
2. Номінальний струм: 4 Ампери;
3. Гранична потужність двигуна: до 1,1 кВт, за 380 В;
4. Тип і кількість контактів: 4 НО і 4 НЗ;
5. Тип складання: нереверсивна;
6. Виконання корпусу та ступінь захисту: відкрите, IP00;
7. Наявність теплового реле: ні;
8. Зносостійкість: 2000000 циклів.

Принцип роботи магнітного пуска ПМЕ-071:

Під час подавання напруги на котушку якоря магнітного пуска, він притягується до осердя й головні контакти замикаються. Вимкнення відбувається за допомогою поворотних пружин, які повертають у початкове положення рухомі частини пуска, водночас відбувається розмикання контактів. Конструкція пускачів зроблена так, що після падіння напруги нижче допустимого відбувається вимкнення пускників, але після відновлення параметрів цього не відбувається, оскільки у пристрої передбачений захист від мимовільних увімкнень.

У продажу є пускачі ПМЕ-071 таких номіналів:

Придбати пускачі ПМЕ в нашого підприємства можна за найвигіднішими цінами, зв'язавшись із нашими консультантами.
