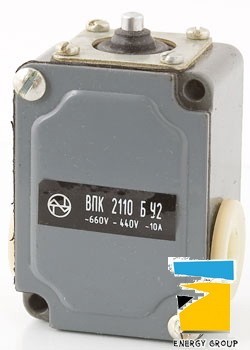

Вимикач ВПК-2110, Вимикач кінцевий ВПК-2110 БО2

Призначення

Вимикачі призначені для комутації електричних ланцюгів керування змінного напруги до 660 В, частоти 50 і 60 Гц., і постійної напруги до 440 В, під впливом керуючих упорів в певних точках шляху контрольованого об'єкта.
Технічні характеристики

ХХХ — Первые три символа Буквенное обозначение вида аппарата — ВПК
Х — Четвертый символ Условное обозначение номера серии — 2
Х — Пятый символ Условное обозначение способа крепления, ввода проводов, степени защиты по ГОСТ 14255:
0 — базовое крепление,1Р00
1 — базовое крепление, резьбовой неуплотненный или притычный неуплотненный ввод,1Р67
2-фронтальное крепление, 1Р00
Х — Шестой символ Условное обозначение количества полюсов, комбинации контактов и группы износостойкости:
1-2 полюса,1"З» +1"Р» контакты, группа А
2-2 полюса,1"З» +1"Р» контакты, группа Б
4-1 полюс,1"З» контакт, группа А
5-1 полюс,1"З» контакт, группа Б
7-1 полюс,1"Р» контакт, группа А
8-1 полюс,1"Р» контакт, группа Б
Х — Седьмой символ Условное обозначение вида привода:
0 — толкатель
1 — толкатель с роликом
2 — рычаг с роликом на 1 или 2 или 3 ступени с рабочим ходом влево или вправо
3 — селективный
Б — Восьмой символ Индекс модернизации: Б
Х — Девятый символ Условное обозначение климатического исполнения по ГОСТ 15150: У2, Т2, УХЛ4, О4
