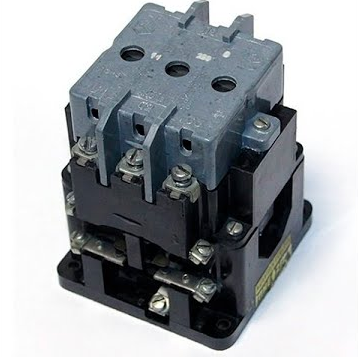

Пускач ПМЕ-211 кат.110В, 127В, 220В

Магнітний пускач ПМЕ -211

 Пускач ПМЕ-211 є електромагнітним, низьковольтним комбінованим пристроєм управління і розподілу. Призначений пускач пме 211 для запуску електричного двигуна та гарантування безперервної роботи, для вимикання живлення, захисту підключеного ланцюга електродвигуна і, в певних випадках – для того, щоб реверсувати його обертове напрямок. Конструкція триполюсні магнітного пускача пме 211 на 25а йде без наявності реле для керування електродвигуном. Ціна контактора актуальна і купити ПМЕ-211 можна в один клік оформивши замовлення на сайті.

  Магнітні пускачі ПМЕ-211 використовуються в силових агрегатах з керованими електродвигунами, промислових верстатах. Можуть проводити запуск дистанційно, безпосередньо, підключаючись до мереж. Також здійснює зупинку, реверсують асинхронні трифазні двигуни, що мають короткозамкнений ротор з частотою до 60Гц змінного струму. В конструкції, що включає в себе теплове реле – відсікає і виключає тривалі навантаження на промислові електродвигуни.

Пристрій пускача ПМЕ-211:

Даний контактор укомплектований прямий рухомою системою. Виготовлений в пластмасовому корпусес закріпленим ш подібним магнітопроводом електромагніту з розміщеною на ньому котушкою, обмотка встановлена на пластвассовый каркас. Рухлива система пускача ПМЕ-211 включає в себе якір електромагніту соедененный з траверсою. На траверсі закріплені конитакты а так само пружини. Виконання пускача даного пускача передбачає вбудоване теплове реле. Яке оснащене біметалічними контактами, выгибающимися в момент нагрівання, яке викликається проходженням силового струму по ланцюгу. У момент возрастангия струму контакти теплового реле розмикаються.

Також у нас на сайті можна придбати контакти до ПМЕ-211.

Умовне позначення ПМЕ-211:

Електромагнітний пускач ПМЕ-211 має наступне позначення:

• Вид захисту – відкритий;
• по призначенню – нереверсивний;
• за наявності теплових реле – теплові реле в даній конструкції відсутні;
• допустима вага для пускача ПМЕ-211 – не більше 1,3 кг.

Принцип роботи ПМЕ-211:

Перш, ніж розглянути принцип дії контактора ПМЕ-211 потрібно зрозуміти його конструкцію. Знизу на пластмасовому корпусі розташовується сердечник з насадженою на нього втягує котушкою, а також поворотна пружина. Зверху на пластмасовому корпусі мають траверс. На ньому закріплюють якір, нерухомі та рухомі силові контакти блокування. Магнітний дріт виконується з листової електротехнічної сталі, лист якої знаходяться ізольовано для того, щоб зменшувати струм Фуко (вихровий струм). Місця, де примикають якір з сердечником, гладкі. Це важливо для того, щоб мати можливість зменшити шум під час експлуатації приладу. Важливо зазначити і те, що витки з коротким замиканням на сердечнику знижують вібрацію при запуску і в процесі роботи електромагнітного пускача.

Принцип дії контактора ПМЕ-211 проходить за таким принципом: змінне напруга подається на котушку, внаслідок чого по ній протікає змінний електричний струм. Він, відповідно, сприяє створенню намагніченого потака в сердечнику і якорі. Як результат всього цього, якір намагнічується і наближається в бік серцевини. При цьому силові контакти блокування замикаються.

Для того, щоб магнітний пускач прослужив довше, його необхідно своєчасно очищати від пилу та бруду, моніторити стан магнітних систем: зазори, затирання рухомих елементів механізму, справність і регулювання електричної та механічної блокування, справність і кріплення котушок, а також перевіряти контакти і стан дугогасительной камери.

Застосування магнітного пускача ПМЕ-211:

Як було сказано вище, магнітний пускач ПМЕ -211 використовують силових установках для захисту трифазних електродвигунів від струмів КЗ і перевантажень. Пускач використовують для безперервної роботи з системами управління, в яких задіяна мікропроцесорна техніка, при управлінні за допомогою тиристорів, при процесі шунтування котушки для включення з допомогою помехоподавляющего пристрою.

 Придбати магнітний пускач пме 211 Ви зможете у нас, ознайомившись з асортиментом нашого інтернет-магазину. Ціна магнітного пускача ПМЕ-211 демократична і доступна кожному покупцеві.

Крім усього цього, на котушку магнітного пускача наносяться позначення: показники для розрахованого на нього напруги, діаметр проводів, марка, кількість витків. Виходячи з цього, слід, що при виході котушки з робочого ладу у разі межвіткового або короткого замикання, людина може сам перемотати її. Корисно знати, що пускачі з ідентичних серій з величиною котушок в 220В, а також 380В можуть взаємо замінятися. Разом з цим пускачем є можливість встановлювати теплове реле для забезпечення захисту силових механізмів від тривалої перевантаження.

Номінальні робочі умови пускача ПМЕ-211:

Рекомендований при таких параметрах:

• Не вище 1000 метрів над рівнем моря;
• Нормальний температурний режим від -40 до +40°С;
• Відносна вологість повітря не перевищує 90% при температурі +20°С;
• Монтаж на вертикальну площину, з допустимим відхиленням не більше 5° в будь-яку зі сторін.

Заборонено застосування:

• В умовах з високою небезпекою пожежі або вибуху;
• При прямому впливі сонячних випромінювань;
• При сильних навантаженнях від ударів і вібрацій.

Параметри і характеристики ПМЕ-211:

1. Напруга за номіналом: 380 Вольт;
2. Номінальний струм: 25 Ампер;
3. Тип сборки: нереверсивная;
4. Исполнение корпуса и уровень защиты: открытое, IP00;
5. Количество циклов: 2000000.

 Купить пускатель пме 211 можно оставив заявку у нас на сайте, либо позвонив по телефонам указанным в разделе контакты. Приобрести можно по самым выгодным ценам, так как мы явлояемся произвлодителями электрооборудования, связавшись с нашими консультантами.
