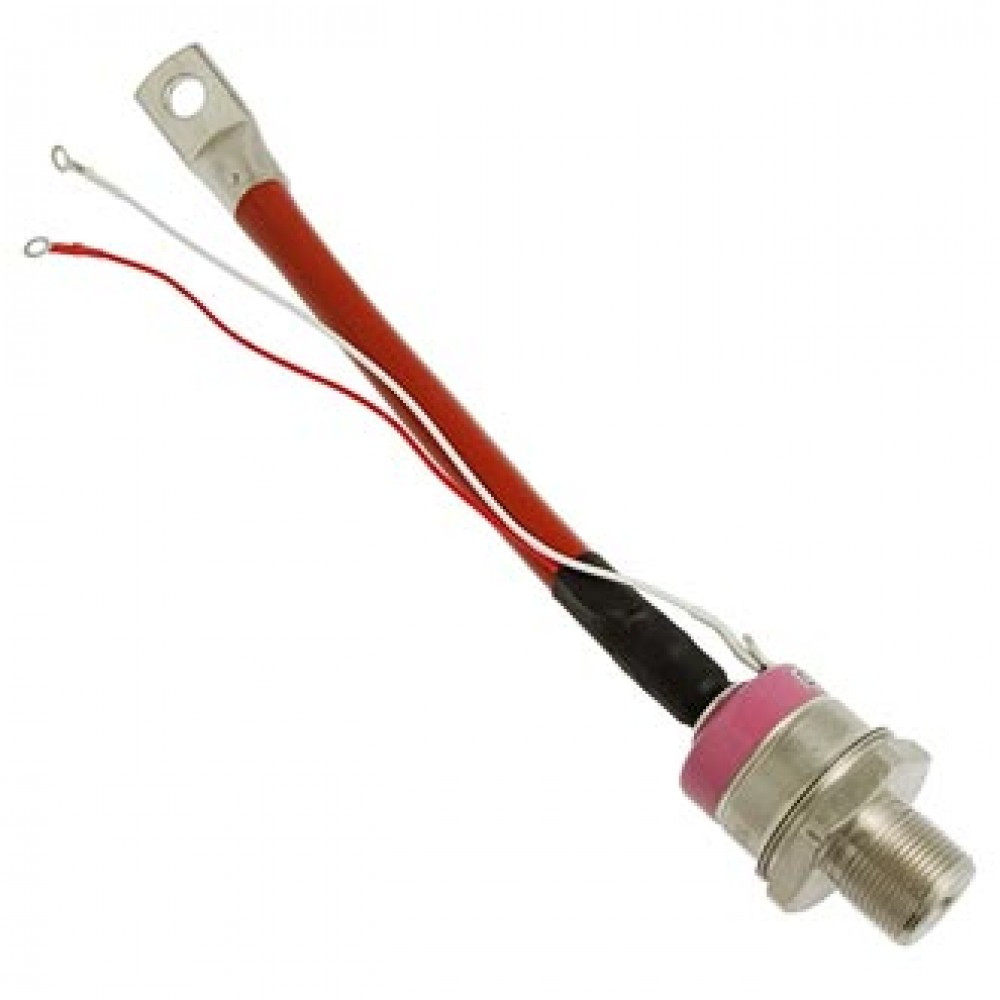

Силовий тиристор Т171
Силовий тиристор Т171 є напівпровідниковим пристроєм, який виготовлений на основі напівпровідникового монокристалу, що має три й більше p-n-переходів за двох стійких станів:
- стан «закрито» — низька провідність;
- стан «відкрито» — висока провідність.
Т171 відносять до низькочастотних силових тиристерів; конструкція — штирева. Тиристор Т171 призначається для робіт в ланцюгу зі змінним і постійним струмом для різних силових електропристроїв за частоти до 500 ГЦ; також застосовується для напівпровідникових перетворювачів енергії.
Складається тиристор Т171 з 3 виводів — катода, анода, керівного електрода. Загалом, напівпровідниковий прилад встановлюють до охолоджувача для гарантування оптимальних параметрів.
Технічні характеристики тиристора Т171:
Характеристика | Значення |
---|---|
Номінальна напруга (Vdrm), В | 1200 |
Максимальна утримувальна напруга (Vrrm), В | 1200 |
Максимальний прямий струм (Itav), А | 2000 |
Максимальний піковий прямий струм (Itsm), А | 30000 |
Максимальний зворотний струм (Irrm), мА | 20 |
Максимальний повторюваний імпульсний зворотний струм (Irrm), мА | 100 |
Максимальне пряме падіння напруги (Vtm), В | 1.6 |
Максимальна робоча температура (Tj), °C | 125 |
Максимальна робоча температура зберігання (Tstg), °C | -40...+125 |
Тип корпусу | TO-93 |
Тип складання | Із ізоляцією |
Тип керування | Керований |
Тип обмеження струму | Чутливий |
Типи тиристора Т171:
Тиристор Т171 має кілька різновидів, що розрізняються своїми характеристиками та областями застосування:
-
Тиристор симісторного типу (SCT) Т171:
- Має високі характеристики перемикання, підходить для керування високими струмами в енергетичних системах та інверторах.
-
Тиристор фазового типу (PCT) Т171:
- Використовується в системах керування фазовим кутом в індустрії й енергетиці.
-
Тиристор дисторсійного типу (DCT) Т171:
- Застосовується для керування дисторсією струмом у силових пристроях і в системах електроживлення.
-
Тиристор реверсивного типу (RCT) Т171:
- Використовується в схемах керування для зворотних струмів і захисту систем від перевантажень.
Сфери застосування тиристора Т171:
- Промислові силові системи та перетворювачі.
- Енергетичні установки та електростанції.
- Електричні підстанції та системи регулювання напруги.
- Промислові інвертори та пристрої керування двигунами.
- Системи сонячної та вітрової енергетики.
Встановлення й обслуговування:
Під час встановлення тиристора Т171 необхідно дотримуватися рекомендацій виробника та забезпечити правильне під'єднання та ізоляцію. Також рекомендується регулярне перевірка й обслуговування тиристора для забезпечення його надійної та довговічної роботи.
Тиристор Т171 є важливим компонентом електронних систем і пристроїв, забезпечуючи керування й перемикання високих струмів і напруги. Він знаходить широке застосування в різних галузях промисловості та енергетики, забезпечуючи ефективність і надійність роботи систем і пристроїв.
Основні | |
---|---|
Країна виробник | Україна |
Тип тиристора | Силовий частотний тиристор |
Вага | 440 г |
Виробник | SCT |
- Ціна: Ціну уточнюйте
