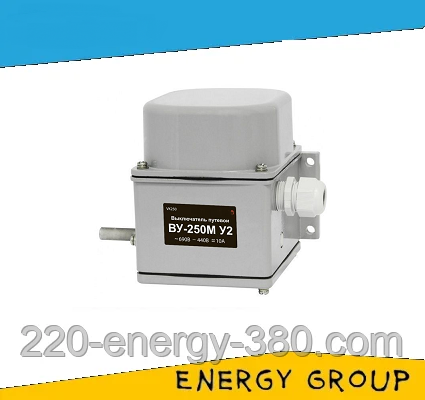

Кінцевий вимикач ВУ250М

Призначення кінцевого вимикача ВУ250М

Кінцевий вимикач ВУ250М являє собою електричний пристрій, який використовують для систем управління в ролі датчика; цей датчик формує сигнал, якщо виникає певна подія (механічний контакт між двома рухомими механізмами). По виконуваних функцій сам ВУ250М аналогічний звичайним вимикачів.

Вимикачі ВУ призначаються для комутації ланцюга керування з постійним та змінним струмом. У дію вимикач наводиться за допомогою обертових частин механізму, з ним вони з'єднані за допомогою муфти, ланцюгів, зубчастих коліс.

Умовне позначення ВУ250М

Умовне позначення кінцевого вимикача ВУ250М виглядає наступним чином:

«ВУ»-«хххм» «х2», де:

• «ВУ» - позначення характеру приводу – з допомогою обертових частин механізму,
• «х» - позначення кількості комутаційних ланцюгів, «1» - одна ланцюг, «2» - два ланцюги,
• «хх» - позначення передавального числа редуктора – 1:50,
• «м» - показник індексу модернізації,
• «х2» - показник кліматичного виконання – У.

Принцип роботи кінцевого вимикача ВУ250М

Насамперед, слід зазначити, що кінцевий вимикач ВУ250М розрахований на роботу з умовою, що напруга не перевищує показники у 500В і здатний повноцінно функціонувати і на змінному, так і на постійному струмі. Обертові частини механізму, а саме муфти, ланцюги, шестерні приводять у дію вимикач. Безпосередньо в самому корпусі ВУ250М з 1 сторони розташовуються контактні частини, а з другої розташований редуктор. Складається контактна частина з таких елементів, як: ізолятор з нерухомим контактом, важіль з рухомим контактом, размыкающаяся і замикаються шайба з роликом. Ролик тієї шайби, яка размыкающая, розташований в стороні з виступом «собачки», а ролик шайби, яка замикає – в стороні важеля. У самому редукторі розташовується черв'ячний вал і черв'ячне колесо на вал останнього встановлюють размыкающую і замикаючу шайбу від контактних частин. Кінцевий вимикач ВУ250М здійснює комутацію двох електричних ланцюгів.

Важливо пам'ятати, що кінцевий вимикач функціонує за своїм власним принципом роботи. ВУ250М спрацьовує в процесі контакту з обмежувачем. У такій ситуації припиняє надходити харчування в електричний механізм, де встановлено цей прилад. Не можна забувати, що всі елементи вимикача повинні надійно та правильно працювати і виконувати всі свої функції. Примітно, що в процесі всього цього неважливий спосіб і метод підключення і конфігурація ВУ250М. Це одна з ключових причин, чому даний вимикач може бути встановлений в особливо небезпечній ділянці. Пам'ятайте, що під час свого контакту з рухомими механізмами вимикач обов'язково повинен дати сигнал. Це – свідчення того, що з'явилася небезпека в електричних ланцюгах. Прилад є звичайним датчиком, оснащеним системою для автоматичного вимикання.

Застосування ВУ250М

Говорячи про застосування кінцевого вимикача ВУ250М потрібно відзначити наступне: на сьогоднішній день більшість виробників користується даним видом пристрою. У більшій частині він потрібен у тих випадках, коли спостерігається високий показник ймовірну небезпеку. Застосування кінцевого вимикача ВУ250М виправдано при пошкодженнях у виробничому процесі, коли зростають ризики та ймовірності того, що виникне небезпечна ситуація для людського життя; також – при руйнівному факторі. У наш час цей прилад широко застосовуються у сфері промисловості, зокрема, нафтопереробки. Кінцевими вимикачами обладнують хімічні фабрики і заводи, виробничі цехи, металургійні комплекси. При форс-мажорних обставинах він спрацьовує, запобігаючи можливу небезпеку.

Характеристики ВУ250М

Технічні параметри для кінцевого вимикача ВУ250М наступні:

• показник напруги при роботі кінцевого вимикача – не більше, ніж 500В,
• показник тривалості струму – 10А,
• показник включається струму – 50А,
• кількість допустимих включень/год становить не більше 600,
• зовнішні дроти вводяться через сальник,
• вид приводу – є поворотним валом (шпиндельний тип),
• на затискачах допускається з'єднання 2 провідників, або 1 мідного дроту,
• показник розривається струму з умовою індуктивного навантаження – в умовах з постійним струмом – 110В-2,5 А; 220В-1,6 А; 440В-0,6 А; в умовах з змінним струмом до показника в 500В – 10А,
• показник передавального числа редуктора для кінцевого вимикача ВУ250М становить 1 до 50,
• показник для напруги з змінним струмом – не більше, ніж 660В,
• показник для напруги з постійним струмом – не більше, ніж 440В,

Кінцевий вимикач ВУ250 М випускається в захищеному виконанні.

Струм, що відключається, за умови індуктивних навантажень:

• при показниках змінного струму до значення в 660 В – 20 А,
• при показниках постійного струму до значення в 110 В – 2,5 А,
• при показниках постійного струму до значення 220 В – 1,6 А,
• при показниках постійного струму до значення 440 В – 0,6 А.

Рівень захисту дорівнює значенню IP40.

Число ланцюгів, які комутуються – дві.

У нашому інтернет-магазині Ви зможете придбати кінцевий вимикач ВУ250М, який відповідає головним вимогам ТУ У від провідних виробників.

Технічні параметри і характеристики кінцевого вимикача ВУ-250М:

1. Робочий струм тривалого режиму роботи: 10 Ампер;
2. Струм включається: 50 Ампер;
3. Електричні незалежні лінії: 1 штуки;
4. Рівень захисту: IP44;
5. Маса: 2 кілограми;
6. Струм розриву при індуктивному навантаженні: 10 Ампер (при 500В змінного); 1,6 А (при 220В постійного) і 0,6 А (при 440В постійного).

Габаритні розміри ВУ-250М (виробництва Промфактор):
