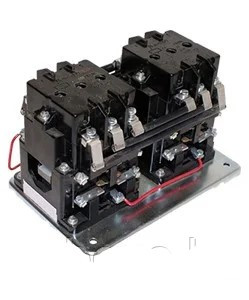

Пускатель ПМА-3400

Магнітний пускач ПМА-3400

 Реверсивний магнітний пускач пма 3400 застосовується в установках стаціонарного типу, для  дистанційного запуску через безпосереднє під'єднання до мережі, а також зупинку та реверсування асинхронних трифазних електродвигунів із короткозамкнутим ротором, за змінної напруги 380 В за частоти 50 Гц. Реверсування пускача пма 3400 здійснюється, завдяки зміні порядку чергування фаз на обмотках статора. Під час комплектації тепловим реле здатний здійснювати захист електродвигуна від тривалих перевантажень за напругою. Встановлення обмежувача на пускач обмежувача перенапруги, дає змогу використовувати його в системах керування мікропроцесорною технікою.

Монтаж і розміщення магнітного пуска ПМА-3400.

Монтаж необхідно робити на вертикальну поверхню монтажними гвинтами, у разі відхилення не більш ніж 15°, на висоті не перевищує  2 км над рівнем моря.  Крім цього, у приміщенні не можна мати агресивних газів, у кількості, яка може призвести до пошкодження конструкції.

Магнітні пускачі поділяються за такими параметрами:

• наявності теплового реле та кнопок керування;
• за типом збирання (реверсивна, нереверсивна);
• робочу напругу котушки;
• ступеня захисту корпусу.

Параметри та характеристики електромагнітного пуска:

• Різновид збирання пускача: реверсивна;
• Наявність оболонки: немає (IP00);
• Номінальна величина струму: 40 (А);
• Номінальна напруга: 380 (В);
• Напруга на ізоляції: 660 (В);
• Зносостійкість: 2 млн циклів.
• Тип гвинтового кріплення: М5.

Конструктивне виготовлення:

Реверсивна збірка являє собою 2 контактори з трьома полюсами, які закріплені на загальному основі, з електричною боковуванням, яке не допускає виникнення КЗ, внаслідок одночасного увімкнення контакторів. Контактор має Ш-подібну систему магнітів прямого ходу, ця система складається з осердя та якоря, які поміщені в корпус із пластмаси.  У разі встановлення теплового реле, воно кріпиться до пуску за допомогою спеціального вугільника.

Структура умовного позначення:

• 3 — показник габариту та величини номінального струму, 40 А;
• 4 — реверсивне збирання з електричним блокуванням, з тепловим реле;
• 0 — стьобань захисту IP00;
• 0 — змінний струм, 380 В.

Купити пускач ПМА можна або, крім нашого офісу, або замовити з доставкою в Україні.
