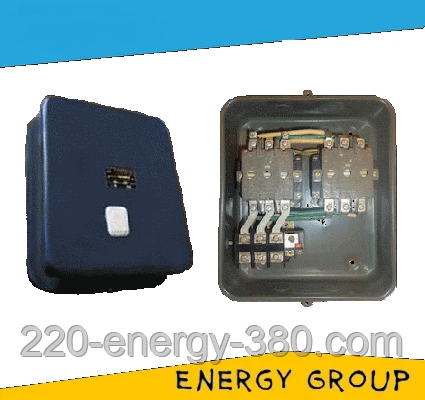

Магнітний пускач ПМА-3410

Реверсивний магнітний пускач ПМА-3410. Виробник - Кашинський завод електроапаратури.

Реверсивний пускач застосовується в установках стаціонарного типу, для дистанційного запуску шляхом безпосереднього підключення до мережі, зупинки і реверсування трифазних асинхронних електродвигунів з короткозамкненим ротором, при змінній напрузі 380В при частоті 50 Гц. Реверсування здійснюється за рахунок зміни порядку чергування фаз на обмотках статора. При комплектації тепловим реле, здатний здійснювати захист електродвигуна від тривалих перевантажень по напрузі. Установка ограничителя на пускатель ограничителя перенапряжения, позволяет использовать его в системах управляющих микропроцессорной техникой.

Монтаж и размещение магнитного пускателя ПМА-3410.

Монтаж необходимо производить на вертикальную поверхность монтажными винтами, при отклонении не более 15°, на высоте не превышающей  2 км над уровнем моря.  Помимо этого в помещении недопустимо наличие агрессивных газов, в количестве, которое может привести к повреждению конструкции.

Магнитные пускатели подразделяются по таким параметрам:

• наличию теплового реле и управляющих кнопок;
• за типом складання (реверсивна, нереверсивная);
• робочою напругою котушки;
• ступінь захисту корпусу.

Параметри і характеристики електромагнітного пускача:

• Різновид складання пускача: нереверсивная;
• Наявність оболонки: є (IP40);
• Номінальна величина струму: 40 (А);
• Номінальна напруга: 380 (В);
• Напруга на ізоляції: 660 (В);
• Зносостійкість: 2 млн. циклів.
• Тип гвинтового кріплення: М5.

Конструктивне виконання:

Реверсивная сборка представляет из себя 2 контактора с тремя полюсами, которые закреплены на общем основании, с механической бокировкой, которая не допускает возникновение КЗ, вследствие одновременного включения контакторов. Контактор имеет Ш-образную систему магнитов прямого хода, данная система состоит из сердечника и якоря, которые помещены в корпус из пластмассы.  В случае установки теплового реле, оно крепится к пускателю при помощи специального угольника. Пускатель помещен в оболочку со степенью защиты IP40, которая обеспечивает защиту от контакта и от повреждений, но лишь от тел диаметром более 1мм.

Структура условного обозначения:

• 3 - показатель габарита и величины номинального тока, 40А;
• 4 - реверсивная сборка, с тепловым реле;
• 1 - cтепень защиты IP40;
• 0 - переменный ток, 380В.

Купить пускатель ПМА можно либо приехав к нам на офис, либо заказать с доставкой по Украине.
