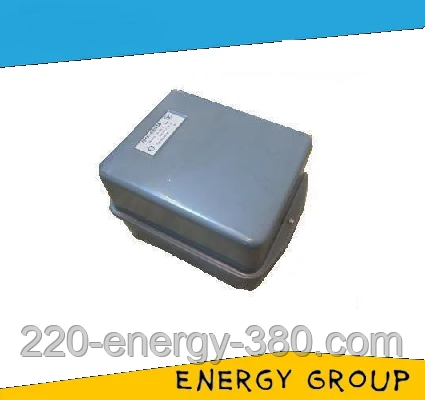

Магнітний пускач ПМА-4510

Електромагнітний пускач двигуна ПМА-4510

Магнітний пускач виконує роботу в установках стаціонарного типу для взаємодії з двигунами асинхронного типу з короткозамкнутим ротором, виконують роботу за змінної напруги 380 В із частотою 50 Гц. Пристрій призначене для дистанційного пуску, зупинки та реверсування підконтрольного двигуна.  Пускач можна укомплектувати тепловими реле PTT або PTT, що дасть змогу йому виробляти захист електродвигуна від струмів перевантажень і струму обриву фаз. Крім цього, під час шунтованої вмикальної котушки пристроєм проведення перешкод або під час керування тиристорами можлива експлуатація пристрою в системах керування мікропроцесорами. Пускач запускає зворотний хід (реверс) зміною порядку чергування фаз на обмотках статора. Оболонка зі ступенем захисту IP40 забезпечує захист пристрою від твердих тіл діаметром понад 1 мм.

Експлуатаційні умови для пускача ПМА-4510:

Монтаж виробляється гвинтами на вертикальну поверхню, допустиме відхилення 15°, допустима висота над рівнем моря 2 км, за висоти від 2 до 4 км номінальні струми необхідно знизити на 10%. Необхідно виключити вплив агресивних газів, які можуть негативно позначитися на параметрах або конструкції пускача.

Магнітні пускачі поділяються за такими показниками:

• Наявність теплового реле та кнопок керування;
• Номінальна напруга керувальної котушки;
• Реверсивна або нереверсивна збірка;
• Рівень захисту корпусу, тобто IP.

Технічні характеристики пускача:

• Номінальний струм: 63 А;
• Номінальна напруга: 380 В;
• Ізоляційна напруга: 660 В;
• Зносостійкість: 2 млн циклів.
• Можливість реверсування: є;
• Виконання, ступінь захисту: відкрите, IP40;
• Гвинтові кріплення, тип: М5.

Конструктивне виготовлення:

Реверсивний пускач — це два триполюсні контактори, з електричною та механічною блокуванням, які встановлені на загальній платформі, наявність блокування не дає змогу одночасно ввімкнутися пускачам, що може призвести до КЗ. Контактор складається з магнітної Ш-подібний системи, прямого ходу, яка складається із осердя та якоря, поміщена в корпус із пластмаси. Спеціальний кутник, який дає змогу кріпити теплове реле до корпусу пристрою.

Структура умовного позначення:

• 4 — габаритний розмір і показник номінального струму 63 А.
• 5 — без теплового реле, реверсивне збирання, з електричною та механічною блокуванням;
• 1 - закрито виконання, IP40;
• 0 — змінна напруга, що дорівнює 380 В.

Купити в нашого підприємство пускач ПМА можна зв'язавшись із нашими менеджерами або замовивши на сайті. Після чого, ваше замовлення буде відправлене вам поштовою службою, або можна буде забрати його самовивозом.
