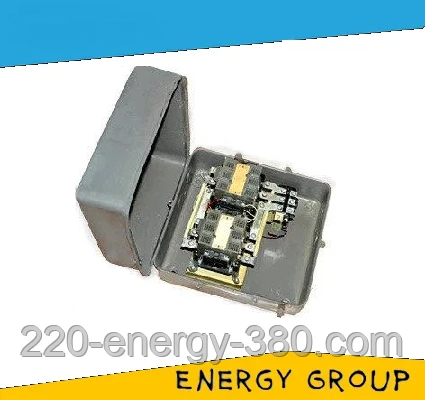

Магнітний пускач ПМА-5612

Електромагнітний пускач двигуна ПМА-5612 реверсивний, з тепловим реле, в оболонці (IP40)

Електромагнітні пускачі застосовуються в електроустановках стаціонарного типу при змінній напрузі 660 (В) і 50 (Гц), для взаємодії з асинхронними електродвигунами з короткозамкненим ротором, а саме для:

• Дистанційного пуску підключення до мережі;
• Зупинки;
• Реверсу.

Комплектація тепловими реле серії РТТ і РТЛ здійснює захист електричного двигуна від струмів перевантаження виникають при обриві однієї з фаз. Комплектація пристрою обмежувач перенапруги дозволяє використовувати їх в системах управління мікропроцесорною технікою. Дана збірка здійснює реверсування, за рахунок зміни порядку чергування фаз статора, яку дозволяє здійснити наявність двох контакторів.

Рекомендується експлуатація магнітного пускача ПМА-5612 в наступних умовах:

• Неприпустимо зміст агресивних газів у високих концентраціях;
• Монтаж на вертикальну поверхню, допускається відхилення до 15°;
• На висоті не перевищує 2000м.

Магнітні пускачі класифікуються за такими показниками:

• Номінальний струм;
• Призначення та наявність теплового реле;
• Ступені захисту і наявності кнопок;
• Типу струму і величину напруги;
• Категорія розміщення та кліматичне виконання;
• Зносостійкості.

Параметри і характеристики електромагнітного пускача:

• Збірка: реверсивна
• Захисна оболонка: є (IP40)
• Струм номінальний: 100 (А);
• Номінальна напруга: 380 (В);
• Ізоляційне напруга: 660 (В);
• Зносостійкість: 2 млн. циклів.
• Гвинтове кріплення, тип: М5.

Конструктивне виконання:

Реверсивна збірка складається з двох трифазних контакторів, які комплектуються механічною і електричною блокуваннями, які встановлюються на загальній платформі, блокування не допускають одночасного включення контакторів, що може викликати коротке замикання. Магнітна прямоходовая система Ш-образного типу, що складається з якоря і сердечника, встановлені в корпусі з пластмаси. По ковзної траверсе ковзає пластмасова траверси, на якій збирається якір системи магнітів і містки головних контактів. Містки допоміжних контактів зібрані у вікнах двох пластмасових штовхачів, ковзають по направляючих пазах корпусу. За допомогою спеціального косинця, можливе кріплення до корпусу теплового реле. Оболонка з IP40 забезпечує захист від механічних пошкоджень і твердих тіл діаметром понад 1мм.

Розбір умовного позначення:

• 5 - габарит показник номінального струму 100 Ампер;
• 6 - реверсивна збірка, з електричної і механічної блокуваннями, з тепловим реле;
• 1 - рівень захисту IP40;
• 2 - змінний струм управління, номінальна напруга 660 Вольт, 2 + 2 НЗ контакту.
