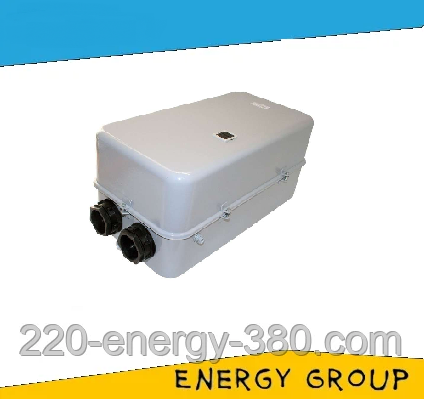

Електромагнітний пускач двигуна ПМА-6112
Електромагнітні пускачі застосовуються в електроустановках стаціонарного типу за змінної напруги 660 (В) і частотою 50 (Гц), для взаємодії з асинхронними електродвигунами з короткозамкнутим ротором, а саме для:
- Віддаленого пуску під'єднання до мережі;
- Зупинки;
- Реверса.
Комплектація тепловими реле серії PTT і PTL здійснює захист електричного двигуна від: струмів перевантажень, що виникають під час обривання однієї з фаз. Комплектація пристрою обмежувачем перенапруги дає змогу використовувати їх у системах керування мікропроцесорною технікою.
Рекомендується експлуатація магнітного пуска ПМА-6112 в таких умовах:
- Неприпустимий вміст агресивних газів у високих концентраціях;
- Монтаж на вертикальну поверхню, допускається відхилення до 15°;
- На висоті не перевищує 2000 м.
Магнітні пускачі класифікуються за такими показниками:
- Номінальний струм;
- Призначення та наявність теплового реле;
- Ступені захисту та наявності кнопок;
- Типу струму й величини напруги;
- Категорія розміщення та кліматичне виконання;
- Зносостійкості.
Параметри та характеристики електромагнітного пуска:
- Добірка: нереверсивна;
- Захисна оболонка: є (IP40);
- Ток номінальний: 160 (А);
- Напруга номінальна: 380 (В);
- Ізоляційна напруга: 660 (В);
- Зносостійкість: 2 млн циклів.
- Гвинтове кріплення, тип: М5.
Конструктивне виготовлення:
Магнітна прямоходова система Ш-подібного типу , що складається з якоря та осердя, встановлені в корпусі з пластмаси. На ковзній траверсі ковзає пластмасова траверса, на якій збирається якір системи магнітів і містоки головних контактів. Містики допоміжних контактів зібрані у вікнах двох пластмасових штовхачів, що ковзають напрямними пазами корпусу. За допомогою спеціального вугільника можливе кріплення до корпусу теплового реле. Оболонка з IP40, забезпечує захист від механічних пошкоджень і твердих тіл діаметром понад 1 мм.
Розбір умовного позначення:
- 6 — габарит и показник номінального струму 160 Амперів;
- 1 — нереверсивне збирання, без теплового реле;
- 1 — рівень захисту IP 40;
- 2 — змінний струм керування, номінальне напруга 660 вольтів.
У нашого підприємства можна купити пускачі ПМА за найнижчими цінами.
Основні | |
---|---|
Тип контактора | Нереверсивний |
Теплове реле | Ні |
Номінальний струм | 160 А |
Частота струму | 50 Гц |
Тип керуючого струму | Змінний |
Ступінь захисту IP | 40 |
Кількість фаз | 3 |
Користувальницькі характеристики | |
Номінальна напруга | 660 (В) |
- Ціна: Ціну уточнюйте
