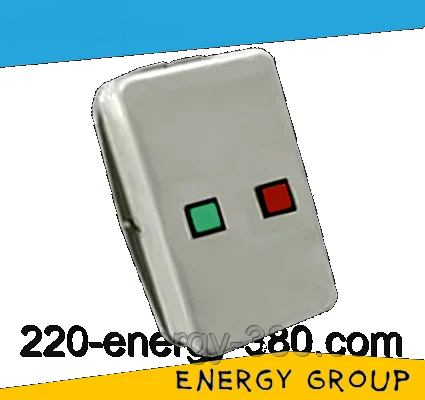

Магнітний пускач ПМА-6132

Електромагнітний пускач двигуна ПМА-6132

Електромагнітні пускачі застосовуються в електроустановках стаціонарного типу за змінної напруги 660 (В) і частотою 50 (Гц),  для взаємодії з асинхронними електродвигунами з короткозамкнутим  ротором, а саме для:

• Віддаленого пуску під'єднання до мережі;
• Зупинки;
• Реверса.

Комплектація тепловими реле серії PTT і PTL здійснює захист електричного двигуна від: струмів перевантажень, що виникають під час обривання однієї з фаз. Комплектація пристрою обмежувачем перенапруги дає змогу використовувати їх у системах керування мікропроцесорною технікою.

Рекомендується експлуатація магнітного пускача ПМА-6132 в таких умовах:

• Неприпустимий вміст агресивних газів у високих концентраціях;
• Монтаж на вертикальну поверхню, допускається відхилення до 15°;
• На висоті не перевищує 2000 м.

Магнітні пускачі класифікуються за такими показниками:

• Номінальний струм;
• Призначення та наявність теплового реле;
• Ступені захисту та наявності кнопок;
• Типу струму й величини напруги;
• Категорія розміщення та кліматичне виконання;
• Зносостійкості.

Параметри та характеристики електромагнітного пуска:

• Добірка: нереверсивна;
• Захисна оболонка: є (IP40);
• Ток номінальний: 160 (А);
• Напруга номінальна: 380 (В);
• Ізоляційна напруга: 660 (В);
• Зносостійкість: 2 млн циклів.
• Гвинтове кріплення, тип: М5.

Конструктивне виготовлення:

Магнітна  прямоходова система Ш-подібного типу , що складається з якоря та осердя, встановлені в корпусі з пластмаси. На ковзній траверсі ковзає пластмасова траверса, на якій збирається якір системи магнітів і містоки головних контактів. Містики допоміжних контактів зібрані у вікнах двох пластмасових штовхачів, що ковзають напрямними пазами корпусу.  За допомогою спеціального вугільника можливе кріплення до корпусу теплового реле. Оболонка з IP40 забезпечує захист від твердих тіл діаметром понад 1 мм. Наявність на корпусі кнопок "Пуск" і "Стоп" дає змогу ефективніше керувати пускачем.

Розбір умовного позначення:

• 6 — габарит и показник номінального струму 160 Амперів;
• 1 — нереверсивне збирання, без теплового реле;
• 3 — рівень захисту IP40, з кнопками "Пуск" і "Стоп";
• 2 — змінний струм керування, номінальне напруга 660 вольтів.

У нашого підприємства можна купити пускачі ПМА за найнижчими цінами.
