Магнітний пускач ПМА-6142

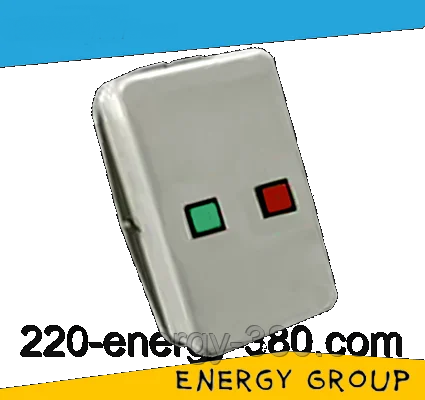

Електромагнітний пускач двигуна ПМА-6142 в оболонці

Електромагнітні пускачі застосовуються в електроустановках стаціонарного типу при змінній напрузі 660 В і частотою 50 (Гц), для взаємодії з асинхронними електродвигунами з короткозамкненим ротором, а саме для:

• Дистанційного пуску підключення до мережі;
• Зупинки;
• Реверсу.

Комплектація тепловими реле серії РТТ і РТЛ здійснює захист електричного двигуна від струмів перевантаження виникають при обриві однієї з фаз. Комплектація пристрою обмежувач перенапруги дозволяє використовувати їх в системах управління мікропроцесорною технікою.

Рекомендується експлуатація магнітного пускача ПМА-6142 в наступних умовах:

• Неприпустимо зміст агресивних газів у високих концентраціях;
• Монтаж на вертикальну поверхню, допускається відхилення до 15°;
• На висоті не перевищує 2000м.

Магнітні пускачі класифікуються за такими показниками:

• Номінальний струм;
• Призначення та наявність теплового реле;
• Ступені захисту і наявності кнопок;
• Типу струму і величину напруги;
• Категорія розміщення та кліматичне виконання;
• Зносостійкості.

Параметри і характеристики електромагнітного пускача:

• Збірка: нереверсивная;
• Захисна оболонка: є (IP54);
• Номінальний струм: 160 (А);
• Номінальна напруга: 380 (В);
• Ізоляційне напруга: 660 (В);
• Зносостійкість: 2 млн. циклів.
• Гвинтове кріплення, тип: М5.

Конструктивне виконання:

Магнитная  прямоходовая система Ш-образного типа, состоящая из якоря и сердечника, установленные в корпусе из пластмассы. По скользящей траверсе скользит пластмассовая траверса, на которой собирается якорь системы магнитов и мостики главных контактов. Мостики вспомогательных контактов собраны в окнах двух пластмассовых толкателей, скользящих по направляющим пазам корпуса.  При помощи специального угольника, возможно крепление к корпусу теплового реле. Оболочка c IP54, обеспечивает защиту от твердых тел диаметром более 1 мм. Наличие на корпусе кнопок "Пуск" и "Стоп" позволяет более эффективно управлять пускателем.

Разбор условного обозначения:

• 6 - габарит и показатель номинального тока 160 Ампер;
• 1 - нереверсивная сборка, без теплового реле;
• 4 - уровень защиты IP54, с кнопками "Пуск" и "Стоп";
• 2 - переменный ток управления, номинальное напряжение 660 Вольт.

У нашего предприятия можно купить пускатели ПМА по самым низким ценам.
