Магнітний пускач ПМА-6242

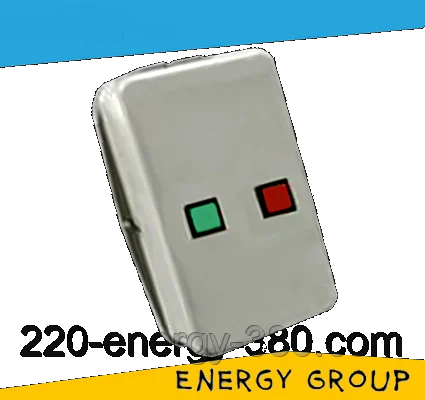

Електромагнітний пускач ПМА-6242

Електромагнітний пускач для двигуна ПМА-6242 з тепловим реле, в металевому корпусі. Застосовуються в стаціонарних електронних установках при змінному струмі з напругою 660 (В) при частоті 50 (Гц), для управління електродвигунами асинхронного типу, з короткозамкненим ротором, а саме:

• Віддаленого запуску, за рахунок підключення до мережі;
• Вимикання;
• Реверсування.

Пускач ПМА-6242 призначений для захисту електродвигуна від струмів перевантаження, що виникають при обриві фази, рекомендується комплектація тепловим реле РТЛ або РТТ. При комплектації пускача обмежувач перенапруги, допускається його застосування у системах управління мікропроцесорами.

Рекомендована установка електромагнітного пускача таких умов:

Розміщення необхідно проводити на висоті не вище 2000 метрів над рівнем моря, монтаж необхідно проводити на вертикальну поверхню, з допустимим відхиленням 15° у будь-яку зі сторін. Не рекомендована установка в приміщеннях з високим вмістом агресивних газів.

Магнітні пускачі класифікуються за такими показниками:

Магнітні пускачі підрозділяють по номінальному току, типу складання, наявності теплового реле, роду струму і номінальному напрузі, категорія розміщення і кліматичному виконанню, износосостойкости.

Характеристики і параметри

• Тип складання: не реверсивний;
• Наявність захисної оболонки: є (IP54);
• Номінальний струм: 160 Ампер;
• Номінальна напруга: 660 Вольт;
• Напруга ізоляції: 660 Вольт;
• Зносостійкість: 2 000 000 циклів;
• Гвинтове кріплення, тип: М5.

Конструктивне виконання:

Система магнітів прямого ходу П-образного типу. Переміщення якоря вертикальне, здійснюється важелем типу М, утворюючи горизонтальне переміщення траверсів, яке несе рухомі контакти. Траверси головних контактів при русі, остання з них впливає своїми виступами на траверси контактів допоміжної ланцюга. Оболонка із захистом IP54, запобігає відкладення пилу і механічні пошкодження пристрою, і забезпечує захист пускача від бризок з усіх сторін. Кнопки, встановлені на корпусі пускача дозволяють більш зручно та ефективно управляти роботою пускача.

Структура умовного позначення:

• 6 - габарит показник номінального струму 160 Ампер;
• 2 - нереверсивная збірка, з тепловим реле;
• 4 - ступінь захисту IP54, з кнопками "Пуск" і "Стоп";
• 2 - змінний струм управління, номінальна напруга 660 Вольт.

У нашого підприємства можна купити пускачі ПМА за найнижчими цінами.
